基于BQ24060的锂离子电池充电器的设计

文章摘要：www.88dzw.com 外部热敏电阻RT1和RT2可以用来设置选择温度控制充电窗口，如图6所示。假设RTH和RTC是热敏电阻的高低温极限值，RT1和RT2是负温度系数热敏电阻，则RT1和RT2可以用如下公式计算，先计算RT2，然后将RT2代入计算RT1： 对于某热敏电阻，如果0℃和45℃对应的阻值分别为27．28 kΩ和4．912 kΩ，代入上面两式，得：4．2 快充电流750 mA的设计 快充电流的设置是通过调节BQ24060的第6脚ISET端与地Vss间的阻抗RISET的值来决定的，其计算公式如下： 通过查BQ24060的电特性表可得VSET=2．5 V，KSET=

基于BQ24060的锂离子电池充电器的设计,标签：电源电路,电路设计,http://www.88dzw.com

www.88dzw.com

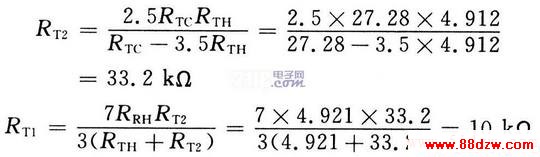

  外部热敏电阻RT1和RT2可以用来设置选择温度控制充电窗口，如图6所示。假设RTH和RTC是热敏电阻的高低温极限值，RT1和RT2是负温度系数热敏电阻，则RT1和RT2可以用如下公式计算，先计算RT2，然后将RT2代入计算RT1：

    对于某热敏电阻，如果0℃和45℃对应的阻值分别为27．28 kΩ和4．912 kΩ，代入上面两式，得：

4．2 快充电流750 mA的设计
    快充电流的设置是通过调节BQ24060的第6脚ISET端与地Vss间的阻抗RISET的值来决定的，其计算公式如下：

    通过查BQ24060的电特性表可得VSET=2．5 V，KSET=335，当，IOUT=O．75 A时，可得：

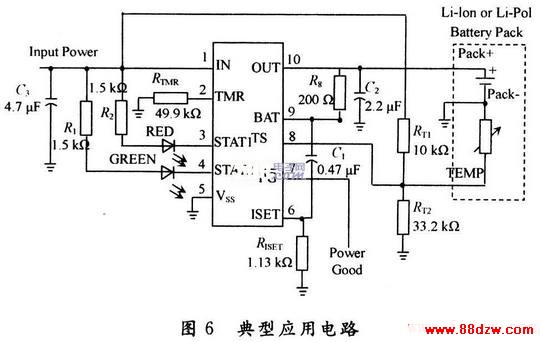

    因此，在BQ24060的第6脚ISET端与地间连接了一个1．13 kΩ的电阻，如图6所示。

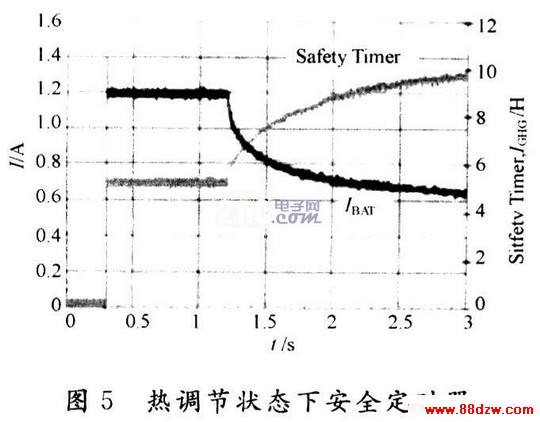

4．3 5h安全计时器工作时间的设计
    BQ24060的安全计时器工作时间是通过设置其第2脚TMR与地间的阻抗RTMR来决定的。其计算公式如下：

    通过查BQ24060的电特性表可得KCHG=0．1 h／kΩ，则当TCHR=5h时，有RTMR=5／0．1=50 kΩ。因此，在BQ24060的第2脚TMR与地间连接了一个49．9 kΩ的电阻，如图6所示。

5 PCB设计
    BQ24060采用有利于散热的MLP封装形式，这种封装形式可提供一个热端面，通过直接焊接的方式使IC与印刷线路板间有效热接触，可靠焊接后，通过热传递PCB就相当于一个蓄热装置。这样在设计PCB时就可以合理优化设计，从而最大限度地保证良好的热传导路径和蓄热特性，从而使系统获得极佳的热稳定性能。本着就近原则，在电源输入端与地之间一般放置一个1 μF以上的陶瓷电容，以加强高频滤波，并有利于充电器短暂热插拔。该设计放置了一个4．7μF的陶瓷电容，最好通过过孔直接与地层相连。该电容值应大于电源输出端放置的电容值。在电源输出端放置一个2．2μF的电容，同样在布板时该电容要求就近与电源输出端相连，并要求短距入地，最好通过过孔直接与地层相连。BAT和ISET端间，放置一个0．47 μF的陶瓷电容，有助于回路的稳定性。在布板时，所有小电流的地应与大电流地相互隔离，可采用单点地技术使小信号地与大信号地连接，在走线时要注意小信号地与大信号地的前后关系，避免共模干扰。
