(3)转速采集

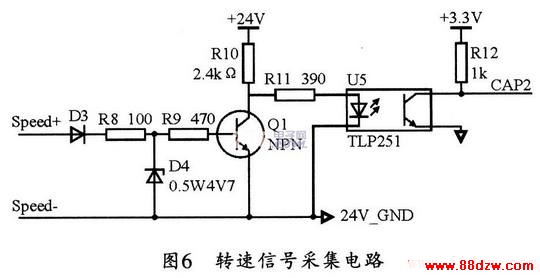

发电机输出的转速是一个近似的正弦信号,其峰峰电压值在l~20 V之间。转速信号采集电路的原理如图6所示,输入的转速信号经整流、限幅并在三极管的开关作用下可变为方波信号,然后经过光电隔离后输入到DSP控制引脚CAP2,即可进行捕获。
2.2 CAN接口

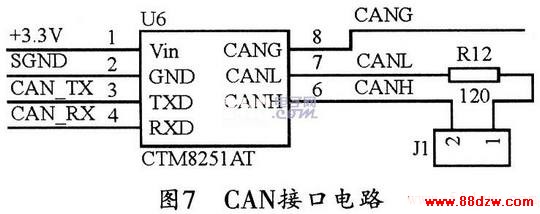

本系统中的CAN接口电路如图7所示,其CAN_TX、CAN_RX分别来自TMS320F2812(176PGF)的脚87和引脚89,设计中,需配置该引脚为CAN外设模式。CTM8251AT芯片内部集成有CAN隔离及CAN收发器件,可将CAN控制器的逻辑电平转换为CAN总线的差分电平,且具有高达DC 2500V的隔离电压,而且接口简单。在输出信号CAN_H、CAN-L之间并联一个120 Ω的电阻可进行阻抗匹配,以抑制反射波的干涉。
