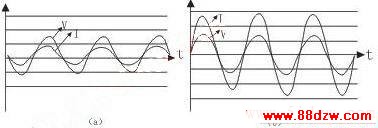

基于TMS320LF2407A DSP的PFC级电路的原理与设计,标签:电源电路,电路设计,http://www.88dzw.com图5 输入电流和电压波形(a)224V输入;(b)100V输入
5、结束语
采用DSP的PFC变换器设计不同于传统模拟控制设计方案,不同控制环路参数必须从模拟控制重新定义到它们的数字的履行,许多具有模拟控制经验的工程师为适应从模拟到数字环境的转变面临新的挑战。
www.88dzw.com3.2 输入电压前馈软件的实现
输入电压前馈能使输入功率保持在规定的电平上,不随AC线路电压波动而变化。
为计算输入电压Vin的平均成分Vdc,需要计算信号频率f(=1/t),然后对一个周期上的信号进行积分,如图3示图所描述。

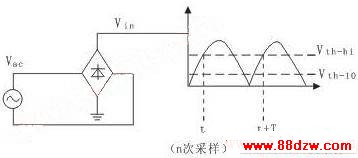

图3 和Vin平均成分的计算
3.2.1 频率计算
在频率软件执行期间和其后的平均Vin的计算,每当信号跨越上门限Uth-hi时,Vin的采样数(N)被计数并被保存。信号的下门限Uth-Io用于获得抗扰度。若采样周期为Ts,采样频率为fs=1/Ts。Vin的周期为T,N=T/Ts。若N为已知数,每单位(per unit, Pu)频率fpu的计算公式是:
式中,fmax为Uin的最大频率,Hz;Nmin为Uin一个周期上的采样最小数。计算频率的用户软件利用N值,首先计算中间值1/N,然后与Nmin相乘得到fpu值。为保存1/N值,并带最高精度,不引起累加器溢出,知道Nmin值是很重要的。为此,用户应当选择信号最大频率以被测量。一旦知道Nmin值,1/N量可以被保存,并带最大精度且用适当的定点表示。例如,对于一个输入工作频率为47~63Hz的PFC变换器,最大输入频率可以选择70Hz。然后用fmax=140Hz(两倍的输入频率)和已知的Ts值来计算Nmin,是非常容易的。
3.2.2 前馈成分计算
只要知道信号Vin的频率,它的平均成分Vdc可用下面公式计算:
式中,T为相应于Uin频率f的时间周期, S;Vin(i)为Vin的数字化i次采样。
由于Vin作为相对于它的最大值Vmax的每单位(pu)规格化值被测量,所计算的Vdc值也是一个带Vmax规格化基本值的每单位(pu)量值。对于一个正弦波输入电压,Vac的最大值仅为2Vmax/π。因此,在Vac的固定点表示中,为获得最佳精度,先前计算的值相对于它自己的最大值被转换为每单位规格化量值,这个值由下式给出:
Vdc1的倒置电压Vinv(即Vinv=1/Vdc1)在Vdc1最小时值最大,反之亦然。为在Vinv固定点表示中获得较高的精度,需要用相对于其最大值的每单位(pu)规格化值来表示。对于一个正弦波输入电压,Vdc的最小值是2Vmin/π。输入电压最小幅值Vmin的选择,基于PFC变换器的输入电压范围。例如:若PFC变换器的低线路RMS电压是90V,Vmin值应低于或等于127V( )。Vinv的最大值为(Vminπ/2),相对于它自己最大值的相应Vinv的每单位(pu)值为:
