一种用于高速高精度ADC的电压基准源设计

文章摘要：dd趋近1；三是引入预校正技术，即通过一个反馈电路将电源电压稳定在Vreg，并由Vreg为基准电路供电，以有效提高PSRR。本文的电路结构除采用共源共栅电流镜技术外，所加入的电源抑制比提高电路还可使运放的Add趋近1，从而大大提高基准源的电源抑制比。电源抑制比提高电路的具体结构如图3所示，它主要由M15，M16构成。作为M16负载的M为二极管接法，具有低输出阻抗，可在提高环路增益的同时，把电源纹波引入到环路中。由于以PMOS作为输入管的两级密勒补偿运放的PSR约为0，因此，Vg的PSR主要由PSR提高电路决定，具体表示为：从上式可知，VG跟随Vdd变化，使M23，M24的栅源电压保持恒定，从而

一种用于高速高精度ADC的电压基准源设计,标签：电源电路,电路设计,http://www.88dzw.com
dd趋近1；三是引入预校正技术，即通过一个反馈电路将电源电压稳定在V_reg，并由V_reg为基准电路供电，以有效提高PSRR。

本文的电路结构除采用共源共栅电流镜技术外，所加入的电源抑制比提高电路还可使运放的A_dd趋近1，从而大大提高基准源的电源抑制比。

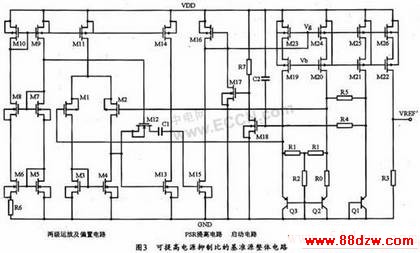

电源抑制比提高电路的具体结构如图3所示，它主要由M15，M16构成。作为M16负载的M为二极管接法，具有低输出阻抗，可在提高环路增益的同时，把电源纹波引入到环路中。由于以PMOS作为输入管的两级密勒补偿运放的PSR约为0，因此，Vg的PSR主要由PSR提高电路决定，具体表示为：





从上式可知，V_G跟随V_dd变化，使M23，M24的栅源电压保持恒定，从而提高基准电压的PSR。

3  电路仿真

3.1  温度系数的仿真

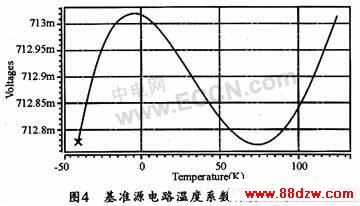

通过Hspice仿真软件可对上述基准源的整体电路进行温度系数仿真，图4所示是其温度系数仿真曲线，由图可以看出，二阶曲率补偿技术可有效降低基准源的温度，在-40℃～125℃的温度范围内，其电压基准输出变化为0.26 mV，温度系数为2.13 ppm／℃，完全可满足12位100 MspsADC的系统要求。



3.2 PSRR的仿真

对比加入电源抑制比提高电路前后的电压基准源电路的电源抑制比仿真结果可以发现：没有加入PSR提高电路的电压基准源的电源抑制比在低频条件下可达到-72 dB，在100 kHz条件下为-62 dB；加入PSR提高电路后，电压基准源的电源抑制比达到-101dB，在100 kHz的条件下，仍然能够达到-81 dB。可以看出，引入PSR提高电路后，其PSR提高了29 dB。

4  结束语

本文对电压基准源引起的ADC系统的DNL误差进行了建模分析，提出了一种采用二阶曲率补偿技术的电压基准源电路，该电路运用低噪声两级运放进行箝位，同时在采用共源共栅电流镜技术的基础上加入了PSR提高电路。通过在基于TSMC 1.8 V 0.18 μm标准CMOS工艺条件下的仿真结果表明，该电路的温度系数为2.13 ppm／℃，电源抑制比在低频条件下可达到-101 dB，可以满足12位100 Msps ADC的系统要求。

www.88dzw.com从(5)式可以看出，V_BE与温度并不是简单的线性关系，最后一项就是非线性项。其中η是与工艺相关的量。如果发射极电流是PTAT电流，那么α=1；如果发射极电流与温度无关，则α=0。图1中流入Q1、Q2的电流是PTAT电流，故有：



因流入Q3的电流也与温度无关，故有：



由于流过R4和R5的电流I_NL正比与V_NL，故可表示为：
