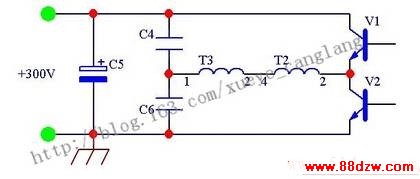

                                             图3

3.交流输入电路
220V市电经D1-D4桥式整流、C5滤波,取得+300V电压,向功率开关变换电路供电。

4.充电状态指示电路
由IC2(HA17358)和双色发光管LED2构成。IC2是双运放集成电路,这里接成两个电压比 较器。由充电电流取样电阻R29取得的电压变化信号,经R31送入IC2的第2脚。充电初期,充电电流较大,R29上电压增大(注意:R2上的电压对 地为负电压),第2脚电位低于第3脚电位,第1脚输出高电平,充电指示灯LED2-A点亮。当电池接近充满时,充电电流减小,R29上的电压也降 低,当第2脚电位高于第3脚电位时,第1、6脚变为低电平,第7脚输出高电平,充满指示灯LED2-B点亮。
Rc是充电状态指示调整电阻,选用适当的阻值接入,使之达到设定的指示状态(200mA) 。

www.88dzw.com

二、检修方法

本机有热地和冷地之分,测量时 不要选错参考点。热地和市电相通,若加电检修,应加隔离变压器,以防触电。多数情况下,使用万用表的电阻档就能找到故障元件。检修PWM 电路用外接电源(即在+24V滤波电容C18两端外接15-20V稳压电源)最为安全有效。

加电试机,正常情况下,LED1应 点亮。+44V端不接负载时,充电指示LED2-B应亮(绿色),+44V略有下降,实测为+44V不要误为故障。接入假负载时(可用1000W电炉丝代)充 电指示LEED2-A应亮。

1.保险烧断、玻璃管内壁发黑或 炸裂

此现象说明电路有严重短路之处 ,以滤波电容C5、市电整流管D1-D4、开关管V1-V2、整流管D15等多个元件同时击穿多见。用万用表电阻档在路即可找出故障元件。

2.电源指示灯LED1不亮,无+44V 电压输出

此现象说明电路没有工作,在 +300V电压输出正常的情况下,应重点检查启动电阻R7、R9有无断路,V1、V2基极回路元件D5、R4、R6、D8、R11、R8损坏,IC1、V3、V4损坏而 无调宽脉冲输出。

外接电源,用示波器测IC1第5脚 ,应有正常的锯齿波形,若定时元件R19、C10正常而无波形,可判定IC1损坏。IC1的8脚和11脚应测得正常方波,当测其无波形或波形不正常时 ,若各脚电压正常,应更换IC1。若V3、V4波形不正常,查R12、V3、V4和外围元件。

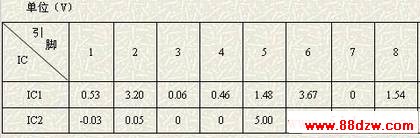

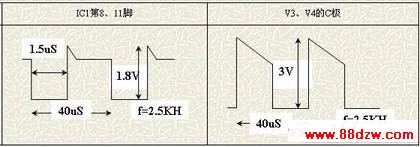

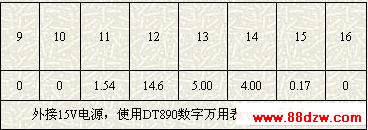

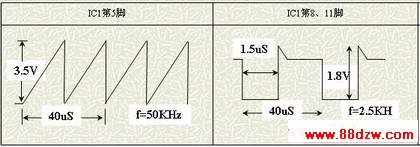

表1、表2和图4、图5列出在外接 +15V稳压电源、+44V输出端空载条件下IC1、IC2各脚对地电压值和关键点波形图,供检修参考。IC1第14脚(+5V基准电压)若不正常,IC1第13 、2、4、脚电压都会不正常,IC2有关引脚电压也会不正常。断开IC1第14脚外电路后,若各脚电压仍不正常,则可判定IC1损坏。


表1

表2

图4

图5
