4～20mA电流环路变送器XTR115／116

文章摘要： XTR115／116是精密电流输出变送器，可在整个工业标准电流环内发送4～20mA模拟信号，提供精确的电流定标和输出电流限制功能。XTR115／116 内部电压校准器(5V)可用于外部电路供电，其精密的片内VREF(XTR115为2.5V，XTR116为4.096V)可为传感器提供偏置或激励；其电流返回端(IRET脚)可检测外部电路电流，以精确控制输出电流的精度。XTR115／116的引脚排列如图所示。内部框图如下图所示：

4～20mA电流环路变送器XTR115／116,标签：放大电路,电路设计,http://www.88dzw.com

XTR115／116是精密电流输出变送器，可在整个工业标准电流环内发送4～20mA模拟信号，提供精确的电流定标和输出电流限制功能。XTR115／116 内部电压校准器(5V)可用于外部电路供电，其精密的片内VREF(XTR115为2.5V，XTR116为4.096V)可为传感器提供偏置或激励；其电流返回端(IRET脚)可检测外部电路电流，以精确控制输出电流的精度。XTR115／116的引脚排列如图所示。

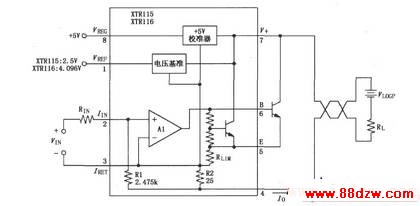

内部框图如下图所示：
