由RF2324构成的1880MHz内部集电极偏置放大器应用电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8583次
文章摘要: 如图所示为由RF2324构成的1880MHz内部集电极偏置放大器应用电路。射频信号(RF)由3脚输入,经过前置放大器、末级功率放大器放大后由7脚输出。3脚与内部放大器直接耦合,因此外加一个10pF的隔直耦合电容,在1880MHz工作时匹配阻抗为50Ω。7脚为集电极开路的输出端,可以通过扼流圈或匹配电感接到电源Vcc,该脚典型匹配阻抗为50Ω,外接输出匹配网络使放大器输出阻抗与之匹配,以获得最大输出功率和效率。1脚为功率降控制端。当VPD=2.8V±0.1V时(IPD典型值为8.5mA)电路工作;当VPD<0.9V时电路关闭。VPD要求外加RF旁路电路。
由RF2324构成的1880MHz内部集电极偏置放大器应用电路,标签:放大电路,电路设计,http://www.88dzw.com

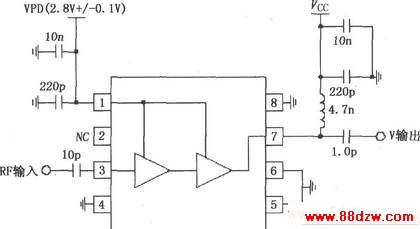

如图所示为由RF2324构成的1880MHz内部集电极偏置放大器应用电路。射频信号(RF)由3脚输入,经过前置放大器、末级功率放大器放大后由7脚输出。3脚与内部放大器直接耦合,因此外加一个10pF的隔直耦合电容,在1880MHz工作时匹配阻抗为50Ω。7脚为集电极开路的输出端,可以通过扼流圈或匹配电感接到电源Vcc,该脚典型匹配阻抗为50Ω,外接输出匹配网络使放大器输出阻抗与之匹配,以获得最大输出功率和效率。1脚为功率降控制端。当VPD=2.8V±0.1V时(IPD典型值为8.5mA)电路工作;当VPD<0.9V时电路关闭。VPD要求外加RF旁路电路。
