由INA118构成的交流耦合仪表放大器

文章摘要： 如图所示为由INA118构成的交流耦合仪表放大器。OPA602构成具有交流特性的反馈电路，f-3db=1/2πR1C1=1.59Hz。将信号反馈到INA118的Ref端(5脚)，由此组成交流耦合电路。

由INA118构成的交流耦合仪表放大器,标签：放大电路,电路设计,http://www.88dzw.com

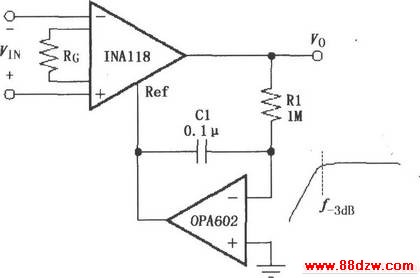

如图所示为由INA118构成的交流耦合仪表放大器。OPA602构成具有交流特性的反馈电路，f-3db=1/2πR1C1=1.59Hz。将信号反馈到INA118的Ref端(5脚)，由此组成交流耦合电路。
