采样保持放大器AD9101接口电路

文章摘要： 如图所示为AD9101用于快速(Flash)采样的接口电路。当信号频率增加时，传统的快速采样电路不得不牺牲动态范围以换取整体性能的稳定。图中电路采用AD9101与高速8位A／D转换器AD9002配合，目的在于提升Flash ADC的高频性能；同时用稳压管与运放电压跟随器输出，将AD9101的RTN脚电位抬高到0．33V。

采样保持放大器AD9101接口电路,标签：放大电路,电路设计,http://www.88dzw.com

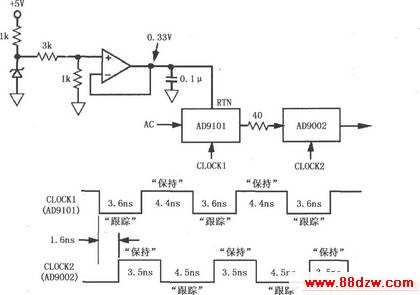

如图所示为AD9101用于快速(Flash)采样的接口电路。当信号频率增加时，传统的快速采样电路不得不牺牲动态范围以换取整体性能的稳定。图中电路采用AD9101与高速8位A／D转换器AD9002配合，目的在于提升Flash ADC的高频性能；同时用稳压管与运放电压跟随器输出，将AD9101的RTN脚电位抬高到0．33V。
