由MAX4223～MAX4228构成的驱动电容性负载电路

文章摘要： 如图所示为由MAX4223～MAX4228采用隔离电阻RISO构成的驱动电容性负载电路。MAX4223～MAX4228最大允许电容性负载为25pF而不会产生过冲振铃和振荡，超过25pF就有可能出现过冲振铃和振荡。该电路在输出端与负载之间加了一个隔离电阻RISO，用于抑制过冲振铃和振荡，RISO阻值为5～20Ω。

由MAX4223～MAX4228构成的驱动电容性负载电路,标签：放大电路,电路设计,http://www.88dzw.com

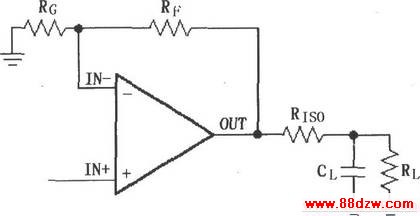

如图所示为由MAX4223～MAX4228采用隔离电阻RISO构成的驱动电容性负载电路。MAX4223～MAX4228最大允许电容性负载为25pF而不会产生过冲振铃和振荡，超过25pF就有可能出现过冲振铃和振荡。该电路在输出端与负载之间加了一个隔离电阻RISO，用于抑制过冲振铃和振荡，RISO阻值为5～20Ω。
