由MAX4100／4101构成的单位增益缓冲电路

文章摘要： 如图所示为由MAX4100／4101构成的单位增益缓冲电路。该电路采用小电阻(24Ω)置于放大器反馈回路中构成单位增益缓冲器，使电路的带宽达到最大，且具有低的过冲和快速建立时间；同时这个电阻可以抑制寄生电感和寄生电容的负面影响，使电路的稳定性最好，还可以减小由于输入偏流引起的误差。VOUT=VIN。

由MAX4100／4101构成的单位增益缓冲电路,标签：放大电路,电路设计,http://www.88dzw.com

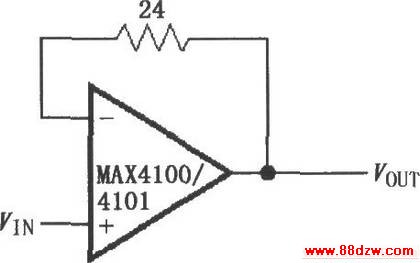

如图所示为由MAX4100／4101构成的单位增益缓冲电路。该电路采用小电阻(24Ω)置于放大器反馈回路中构成单位增益缓冲器，使电路的带宽达到最大，且具有低的过冲和快速建立时间；同时这个电阻可以抑制寄生电感和寄生电容的负面影响，使电路的稳定性最好，还可以减小由于输入偏流引起的误差。VOUT=VIN。
