由CD4013组成的静态微功耗触摸式电灯开关
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8784次
文章摘要: 触摸式灯开关包括开关型和调光型两类。如图为触摸式电灯开关,其特点是在静态下功耗极小,具有既方便又节电的特点,电路组成如图所示。电路由一只双D触发器CD4013组成,由它的一个D触发器IC2组成一个单稳态触发器,作为触发电路。由它的另一个D触发器IC1组成一个双稳态触发器,作为开关控制电路。该电路供电方式如下图所示:
由CD4013组成的静态微功耗触摸式电灯开关,标签:控制电路图,电路设计,http://www.88dzw.com

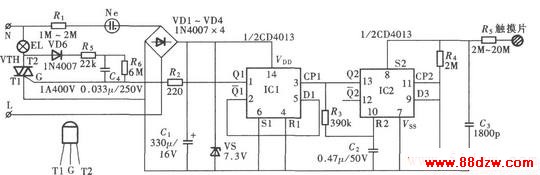

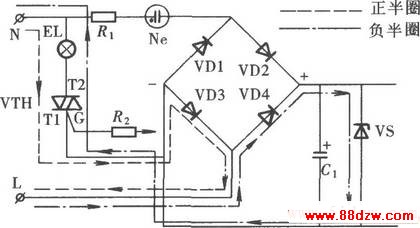

触摸式灯开关包括开关型和调光型两类。如图为触摸式电灯开关,其特点是在静态下功耗极小,具有既方便又节电的特点,电路组成如图所示。电路由一只双D触发器CD4013组成,由它的一个D触发器IC2组成一个单稳态触发器,作为触发电路。由它的另一个D触发器IC1组成一个双稳态触发器,作为开关控制电路。该电路供电方式如下图所示:
