555构成的高性能路灯光电控制电路

文章摘要： 如图所示为高性能路灯光电控制电路。该电路由光电转换元件LDR、比较电路IC1(555)、单稳定时电路IC2等组成。其中IC2与BG1、BG2又构成“动作闭锁”回路，LDR元件采用光敏电阻。当LDR受到光照时，其呈低阻值，555因②脚输入低电平而发生置位，③脚输出高电平，因此继电器J不动作，发光二极管LED1不发光。夜间，LDR因受不到光照而呈高阻值，555因②脚输入高电平而发生复位，③脚输出低电平，从而使继电器J吸合，发光管LED1发光。此时又触发IC2工作，使其输出定时为td=1.1R7C6(约10分钟)的信号，相应发光二极管LED2发光。这样l0分钟内，可以解决继电器在“临界动作点”不稳

555构成的高性能路灯光电控制电路,标签：控制电路图,电路设计,http://www.88dzw.com

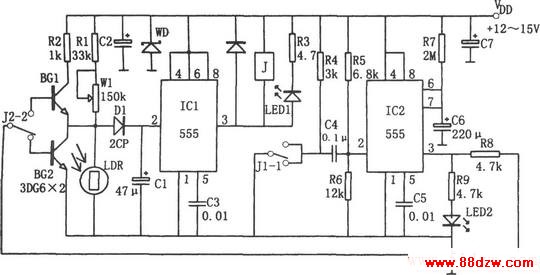

如图所示为高性能路灯光电控制电路。该电路由光电转换元件LDR、比较电路IC1(555)、单稳定时电路IC2等组成。其中IC2与BG1、BG2又构成“动作闭锁”回路，LDR元件采用光敏电阻。

当LDR受到光照时，其呈低阻值，555因②脚输入低电平而发生置位，③脚输出高电平，因此继电器J不动作，发光二极管LED1不发光。夜间，LDR因受不到光照而呈高阻值，555因②脚输入高电平而发生复位，③脚输出低电平，从而使继电器J吸合，发光管LED1发光。此时又触发IC2工作，使其输出定时为td=1.1R7C6(约10分钟)的信号，相应发光二极管LED2发光。这样l0分钟内，可以解决继电器在“临界动作点”不稳定的问题。电路中的“动作闭锁”回路也可以克服继电器在临界动作点因光线不稳定变化而频繁动作的缺点。因此本电路实现了对路灯的高性能的光电控制作用。
