上海新时达电梯控制柜(PLC 变频器)

[09-14 00:08:10]   来源:http://www.88dzw.com  控制电路   阅读:8517

文章摘要:上海新时达电梯主电路:上海新时达电梯控制电源电路:上海新时达电梯安全回路电路:上海新时达电梯抱闸电路:上海新时达电梯控制电路(1):上海新时达电梯控制电路(2):上海新时达电梯控制电路(3):上海新时达电梯控制电路(4)上海新时达电梯照明电路:

上海新时达电梯控制柜(PLC 变频器),标签:控制电路图,电路设计,http://www.88dzw.com

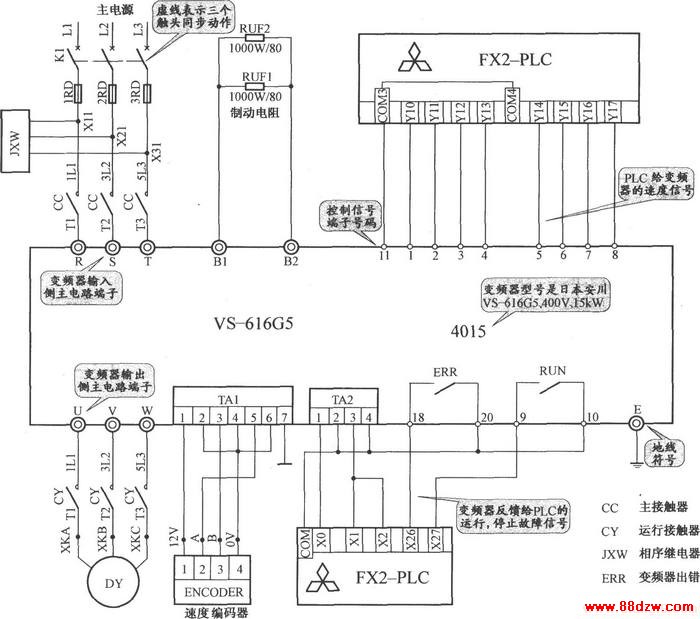

上海新时达电梯主电路:

上海新时达电梯控制柜(PLC 变频器)

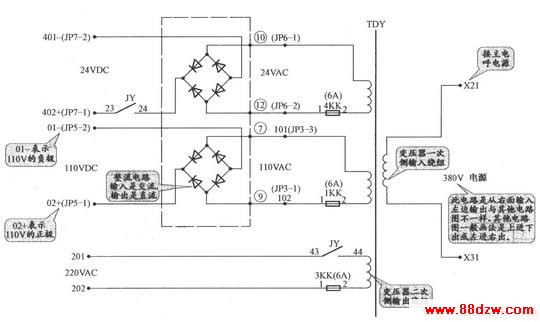

上海新时达电梯控制电源电路:

上海新时达电梯控制柜(PLC 变频器)

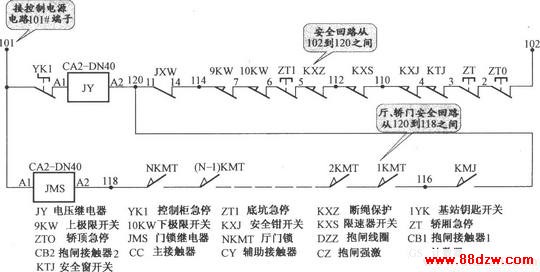

上海新时达电梯安全回路电路:

上海新时达电梯控制柜(PLC 变频器)

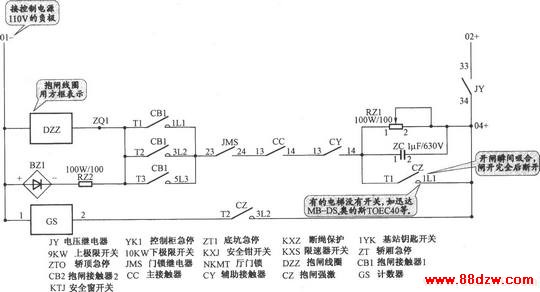

上海新时达电梯抱闸电路:

上海新时达电梯控制柜(PLC 变频器)

上海新时达电梯控制电路(1):

上海新时达电梯控制柜(PLC 变频器)

上海新时达电梯控制电路(2):

上海新时达电梯控制柜(PLC 变频器)

上海新时达电梯控制电路(3):

上海新时达电梯控制柜(PLC 变频器)

上海新时达电梯控制电路(4)

上海新时达电梯控制柜(PLC 变频器)

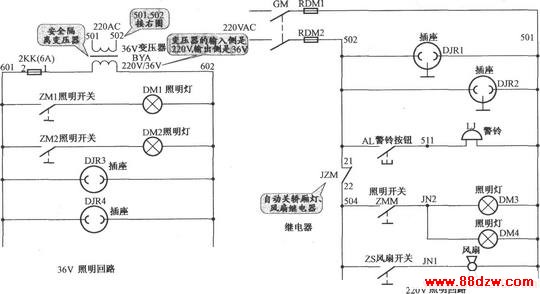

上海新时达电梯照明电路:

上海新时达电梯控制柜(PLC 变频器)
