该机功能如下：

(1)异地控制、本地控制：即操作者可以通过外部拨通与该控制器并联的电话，在电话振铃次数等于本控制器设定值时，控制器将自动模拟摘机，并送出一“嘀--”长提示音，提示操作者此时可输入口令：* 4位(如*1234，若输人口令出错，将听到错误码提示音“嘀、嘀”可重新输入4位，注意不可再输人“*”)，当听到“嘀”提示音后，表明口令正确，接着输入相应的操作令，挂机命令为“*#”。本地控制指操作者直接摘下与遥控器并联的电话机手柄，然后键入口令，再做相应操作。

(2)掉电保护记忆

(3)查询功能：可对开关的开启、关闭状态进行查询

(4)自动挂机：在设定的时间内未接收到命令，自行切断与电话的连接线路，确保电话正常使用。

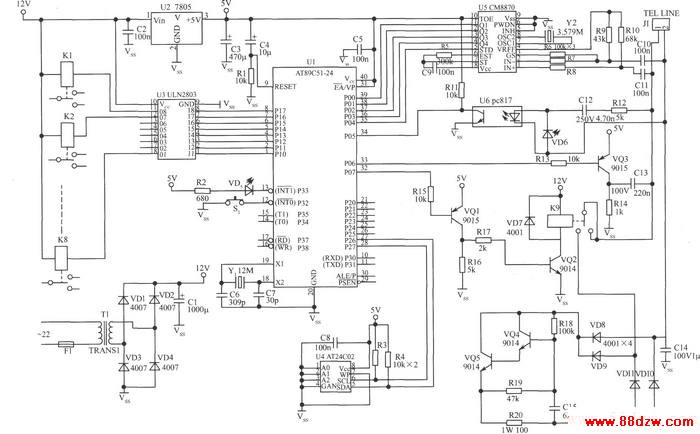

元器件选择：三极管VQ4、VQ5可用9014。VD5、VD6选择5mm红色发光二极管。R20阻值为100Ω，Rl9为47kΩ，Rl8为100kΩ。其他元器件如图所示。
