迎宾“小姐”电路

文章摘要： 工作原理：迎宾“小姐”立于大门内，设大门在其左侧，当有客人进门口时，图中的红外发射电路向左前方发射的红外光被客人反射回来，由红外接收电路A接收，并通过控制电路同时使：(1)驱动电路A驱动电动机正转，“小姐”头部向左转动，并抬起右手致意；(2)声音电路发出“欢迎光临”的语音；(3)闪光电路使“小姐”双眼闪烁。数秒钟后，“小姐”头部转回，右手放下，恢复待命状态。当有客人要离开而向门外走去时，红外发射电路向右前方发出的红外光被客人反射回来，由红外接收电路B接收，并通过控制电路同时使：(1)驱动电路B驱动电动机反转，“小姐”头部向右转动，并抬起左手致意；(2)声音电路发出“谢谢光临”的语音；(3)闪

迎宾“小姐”电路,标签：电路设计,http://www.88dzw.com

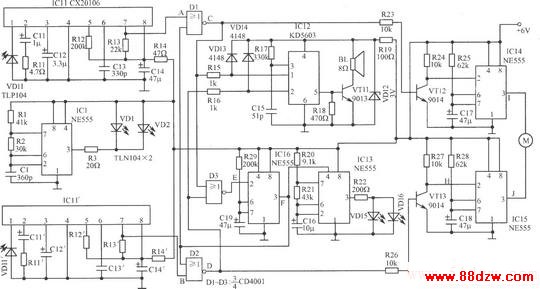

工作原理：迎宾“小姐”立于大门内，设大门在其左侧，当有客人进门口时，图中的红外发射电路向左前方发射的红外光被客人反射回来，由红外接收电路A接收，并通过控制电路同时使：(1)驱动电路A驱动电动机正转，“小姐”头部向左转动，并抬起右手致意；(2)声音电路发出“欢迎光临”的语音；(3)闪光电路使“小姐”双眼闪烁。数秒钟后，“小姐”头部转回，右手放下，恢复待命状态。当有客人要离开而向门外走去时，红外发射电路向右前方发出的红外光被客人反射回来，由红外接收电路B接收，并通过控制电路同时使：(1)驱动电路B驱动电动机反转，“小姐”头部向右转动，并抬起左手致意；(2)声音电路发出“谢谢光临”的语音；(3)闪光电路使“小姐”双眼闪烁。数秒钟后，“小姐”头部转回，左手放下，恢复待命状态。
