光电耦合器组成的接口电路

文章摘要： 如图所示电路，光电耦合器4N25起到耦合脉冲信号和隔离单片机89C51系统与输出部分的作用，使两部分电流相互独立。输出部分的地线接机壳或大地，而89C51系统的电源地线浮空，不与交流电源的地线相接，这样可以避免输出部分电源变化对单片机电源的影响，减小系统所受的干扰，提高系统可靠性。

光电耦合器组成的接口电路,标签：电路设计,http://www.88dzw.com

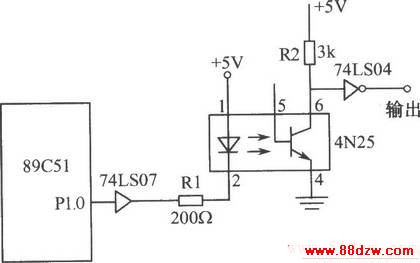

如图所示电路，光电耦合器4N25起到耦合脉冲信号和隔离单片机89C51系统与输出部分的作用，使两部分电流相互独立。输出部分的地线接机壳或大地，而89C51系统的电源地线浮空，不与交流电源的地线相接，这样可以避免输出部分电源变化对单片机电源的影响，减小系统所受的干扰，提高系统可靠性。
