四、继电器的电符号和触点形式

        继电器线圈在电路中用一个长方框符号表示，继电器有两个线圈，就画两个并列的长方框。在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把直接画在长方框一侧，这种表示法较为直观。另一种是电路连接的，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：

       1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。

       2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。

       3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使断开的成闭合，闭合的成断开，达到转换的目的。的触点组称为转换触点。用“转”字的拼音字头“z”表示。

五、延时继电器电路图：

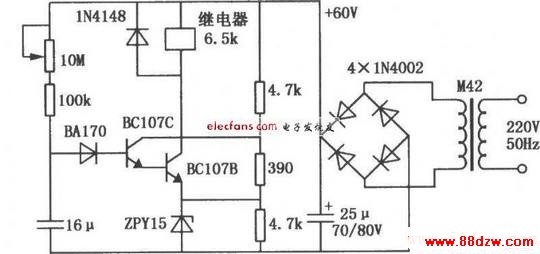

 1、晶体管继电器延时电路图：

如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。

www.88dzw.com

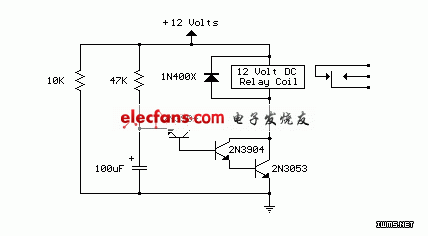

2、上电延时继电器电路：

本电路利用发射器/一个普通双极晶体管的基极击穿电压的优点。反向连接的发射器/基地交界处的一个2N3904晶体管作为一个8伏齐纳二极管它创建了一个更高的开启连接的达林顿晶体管对电压。几乎所有双极晶体管可以使用，但齐纳电压将可能为大约6至9伏特的特定使用的晶体管而定。时间大约是7秒延时使用有47K的电阻和电容器100uF的，可以通过减少R或C值减少。更长的延迟可以得到一个更大的电容，电阻的时间不应该增加可能过去有47K。该电路应与任何12伏直流最继电器，有一个75欧姆的电阻或多个线圈。在10K的电阻在整个供应连接提供了一个电源关闭时，并不需要，如果电力供应已经有一个泄放电阻，电容放电通路。
