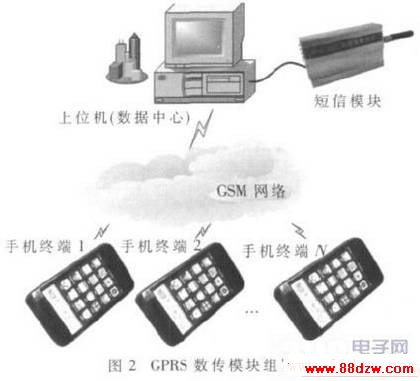

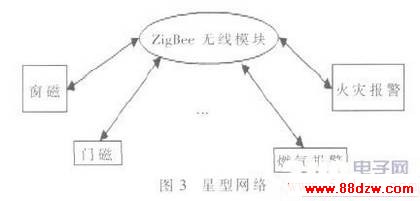

　　内网由PC机和ZigBee无线数据通信模块组成，它们之间通过串口连接。ZigBee网络由协调器、路由器和终端设备三部分组成。协调器和路由器称为全功能设备FFD，终端设备称为精简功能设备RFD。由于该系统设备比较简单，采用星型组网方式，将窗磁、门磁等看作终端设备，ZigBee无线模块为协调器，该系统结构简单，所以不需要路由器。如图3所示。

www.88dzw.com

　　该系统的控制流程如下：

　　（1）用户通过外网GSM手机发送短信命令给GPRS数传模块DL6200，DL6200收到命令后，解释该命令。解释完后发给内网中ZigBee无线通信模块CC2430,由该模块把命令发给相应的终端设备，终端设备收到命令后作出相应的的动作。

　　（2）终端设备收到命令后，一是作出相应的动作后向上层作出应答，二是把上层需要的数据通过CC2430模块传送给上层设备。上层设备收到终端设备的信息，通过DL6200以短信的形式发送到用户手机上。

　　（3）当有中断响应时，如家中有小偷，触发了报警设备，该终端设备将第一时间向用户发送信息，以示报警。

　　4.2 系统的硬件设计

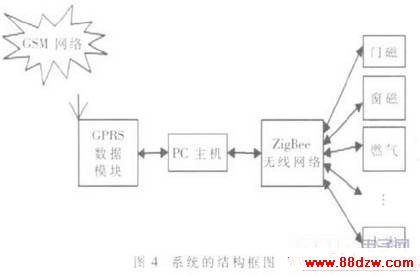

　　DL6200不需要关心AT指令集。不需要关心TCP/IP协议及互连网络的相关知识，所有与网络的信息交换都由DL6200模块自动完成。与各种组态软件直接连接，无需专用的驱动程序。DL6200的这些特点使得硬件设计很容易，它的RXD、TDX必须与ZigBee的RX、TX相连进行数据的收发。整个系统的结构框图如图4所示。

　　4.3 系统的软件设计

　　该系统软件主要通过ZigBee网络协议操作完成数据采集和数据收发，包括初始化、发射和接收程序设计，以及对报警信号的监控、对远程控制指令的处理和执行等。

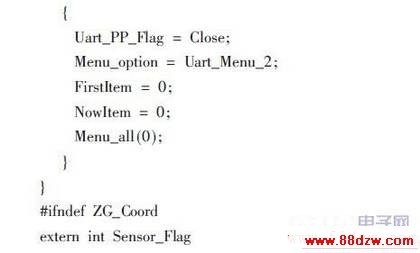

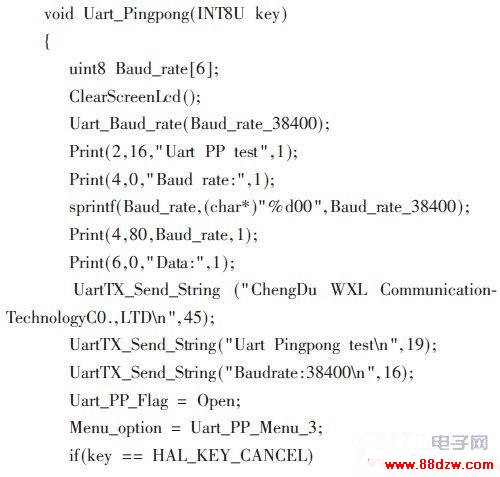

　　系统的收发采用PINgPang发送函数，程序如下：

www.88dzw.com

　　系统的报警流程图如图5所示。

　　5 结语

　　随着人们生活水平的不断提高，追求更加舒适、便捷的生活成为必然。ZigBee无线模块具有低功耗、低成本的优势，在满足人们需求的传输速率的情况下，将会在不久的将来普及到各家各户中。此外，使用无线网络省去了重新装修的负担，采用ZigBee无线网络随时可以添加或减少它的节点，它对网络有自组能力。所以，商品的经济程度以及技术的容易程度，成为发展的必然条件。
