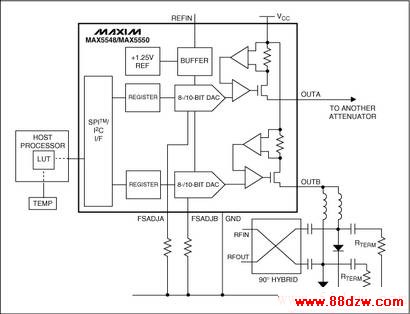

图4. RF衰减器受电流输出DAC (MAX5548或MAX5550)驱动，通过根据主机处理器的校准信号调整输出电流，从而进行温度补偿。

www.88dzw.com

输出滤波器

对于带有RF隔离电感和电容(用于消除不需要的直流成分)的电路，在超过100nH的串联电感以及10nF的对地电容的情况下，输出仍然能够保持稳定。电流输出相对电压输出有一个优点在于，如果压降在DAC输出电压范围以内，则滤波器所引入的串联电阻不会影响到精度。

附录—DAC范例

MAX5548/MAX5550是一款内置电流源输出的双通道8/10位DAC，电压范围可达4V，输出电流可达30mA。两路输出均可源出高达30mA的电流，并且可以并联用于高达60mA的大电流电路。该系列器件可工作在+2.7V至+5.25V的单电源电压下，正常工作模式下每DAC通常消耗1.5mA的电源电流，而在关断模式下则低于1&mICro;A。关断模式下，输出漏电流最大仅为±1µA。

为了保证高精度和低噪声性能，每个IC均带有+1.25V的带隙基准以及一个控制放大器。还可以选择连接外部基准(REFIN)，以提高增益精度。器件兼容I²C以及SPI串行接口，可通过引脚选择。SPI模式下，器件可以连接成菊链方式，从而节省处理器I/O引脚；而对于I²C接口，则提供四路引脚可选择的地址。软件以及各路输出所对应的外部电阻确定可编程输出电流的最大值。
