在未进行光学补偿的前提下，MVA模式对视角的改善仅限上下左右四个方向，而其他方位角视角仍然不理想。如果采用双轴性光学薄膜补偿，将会得到比较理想的视角。

尽管在某个特殊方位以很大的角度观察萤幕还可能会看到灰阶逆转的现象，但总的来说，MVA广视角模式已经很大程度解决了TN模式的这一痼疾。由於这种模式的液晶显示器在未受电时，萤幕显示是黑色，所以又叫做NB（Normal Black，常黑）模式液晶显示器，这种方式有个最大好处就是当TFT损坏时，该图元则永远呈暗态，也就是我们常说的"暗点"。虽然它也属於"坏点"，不过相对TN模式上常见的"亮点"来说，"暗点"要更难发现，也就是说对画面影响更小，用户也较容易接受。

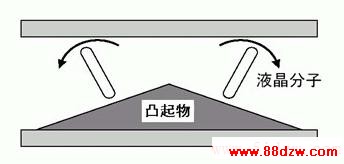

MVA模式由於液晶分子的运动幅度没有TN模式那麽大，相对来说加电後液晶分子要转动到预定的位置会更快一些，而且在*近电极斜面的液晶分子在受电时会迅速转动，带动离电极更远的液晶分子运动。因此改变液晶分子的排列後的MVA广视角技术有利於提高液晶的回应速度。

液晶分子垂直取向意味着Panel两端的液晶分子无需平行于Panel排列，也就是说MVA在制造上不再需要摩擦处理，提高了生产效率。配合光学补偿膜後的MVA模式液晶显示器正面对比度可以做得非常好，即使要达到1000:1也并不难。遗憾的是MVA液晶会随视角的增加而出现颜色变淡的现象，如果以色差变化来定义可视角度的话，MVA模式会比较吃亏，但总的来说它对於传统的TN模式还是改进比较大。

MVA模式并不是完美的广视角技术。它特殊的电极排列让电场强度并不均匀，如果电场强度不够的话，会造成灰阶显示不正确。因此需要把驱动电压增加到13.5V，以便精确控制液晶分子的转动。另外由於它的液晶分子排列完全不同于传统的TN模式，在灌入液晶时如果采用传统工艺，所需要的时间会大大增加，因此现在普遍应用一种叫ODF的高速灌入工艺，因此综合来看，相对传统的TN模式液晶，MVA的成本有所提高。

MVA广视角技术原理分析
TN模式液晶显示器视角狭窄的主要原因是液晶分子在运动时长轴指向变化太大，让观察者看到的分子长轴在萤幕的"投影"长短有明显差距，在某些角度看到的是液晶长轴，某些角度则看到短轴。VA模式则可改善这种液晶工作时长轴变化的幅度，VA即Vertical Alignment（垂直取向）。
