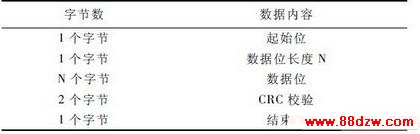

表2 现场数据报文

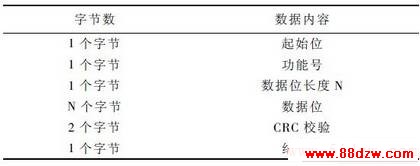

表3 参数设置报文

　　3. 4 完成端口通信的优化

　　3. 4. 1 内存池的设计

　　完成端口模型采用异步通信模式， 每次调用WSASend 和WSARecv 函数都需要在内存创建一个结构体空间，函数调用完毕后，再销毁这个结构体空间。频繁的创建和销毁内存空间占用了大量的系统资源，因此，在设计完成端口程序时，根据需求创建一定数量的结构体空间，并将其放入一个统一的空闲队列，当调用WSASend 和WSARecv 函数时，从队列中取用一个结构体空间，使用完毕，再将其放回队列。

　　3. 4. 2 连接池的设计

　　当用传统的aCCept 函数接收客户端时，accept函数会创建一个socket 作为返回值，分配给客户端。

　　客户端断开连接时，创建的socket 会被销毁。创建和销毁socket 的过程会占用大量的系统资源，因此在接收客户端时， 采用acceptEx 函数代替accept，该函数可以把一个事先创建好的socket 对象，分配给接收到的客户端。首先， 创建好一定数量的socket 对象，形成一个连接池，当接收到客户端的连接请求时，从连接池中取出空闲socket 对象，分配给该客户端，断开连接时，再将socket 放回连接池队列。连接池的设计减少了客户端SOCKET 的不断创建与销毁，节省了大量的系统资源。

　　3. 4. 3 线程池的设计

　　完成端口本身就应用了线程池技术，线程池中的线程不仅包括了工作者线程，还包括了工作上完成端口上的服务线程。有效的对这些线程进行管理，能够减少CPU 在不同线程间的频繁切换，降低了切换线程上下文所耗费的时间。

　　3. 4. 4 数据池的设计

　　完成端口模块接收到的数据，要根据通信规约进行处理与分析，并将数据存储到相应的数据库中。

　　由于完成端口网络通信的数据传输总是不平稳的，常常会出现短时间内接收到大量数据，而另一段时间内只接收到少量数据要的情况。为了防止服务器在短时间内超负荷工作，造成的数据意外丢失或是程序崩溃的情况，在进行数据处理时，预先建立了数据存储队列，形成一个数据池，将未处理的数据加入队列， 并采用FIFO 的策略来分配CPU 时间，这就使得CPU 资源得到充分的利用，提高了数据处理的安全性和可靠性。

　　4 客户端软件设计

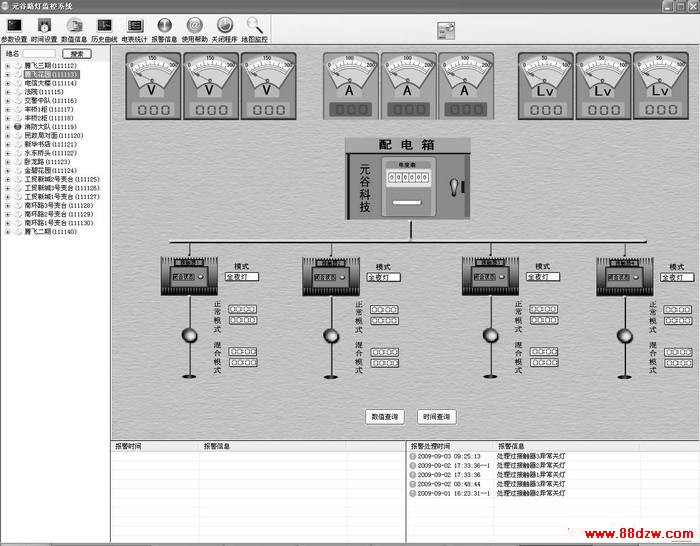

　　客户端软件通过一般的SOCKET 通信方式与服务器相连，主要是功能是为用户提供一个简洁，便利的用户功能界面。地图显示模块通过对GIS 电子地图的绘制，将城市地图及路灯系统的分布图直观的显示给用户，使得用户能够大体的了解到整个路灯系统的运行状态。动画显示模块通过FLASH 编程技术，将单个远程终端所控制的配电柜示意图展示给用户，用户可以了解到现场的实时数据并对具体的监控点进行设置，开关灯等操作。数据显示模块与数据库相连，用户可以查询到各个监控点的历史数据以及当前的设置参数，了解路灯系统的具体工作状态。软件客户端主界面如图3 所示。
