8位RISC MCU IP软核仿真的新方法
[10-10 20:38:44] 来源:http://www.88dzw.com 其它电路 阅读:8372次
文章摘要:图3 仿真平台建立仿真平台后,本文采用不同的指令以及指令组合对系统进行测试。虽然该MCU采用RISC指令集,只有33条指令。但该MCU IP核具有12位的指令宽度,并且不同的指令类型的指令格式也不相同,因此编写测试指令也是一项非常复杂繁琐的工作,需要耗费大量的时间,并且很容易由于人为原因出现错误的指令编码,最终导致错误的仿真结果。为了解决这一问题,本文采用汇编语言来编写测试指令,经过汇编程序仿真器仿真无误后[4],再由汇编器编译生成HEX文件,然后由该HEX文件转化为仿真需要的ROM文件,避免了人为原因导致的错误指令编码,并且大大加快了测试文件的生成。本文使用Microchip的PIC系列汇编
8位RISC MCU IP软核仿真的新方法,标签:电路设计,http://www.88dzw.com图3 仿真平台
建立仿真平台后,本文采用不同的指令以及指令组合对系统进行测试。虽然该MCU采用RISC指令集,只有33条指令。但该MCU IP核具有12位的指令宽度,并且不同的指令类型的指令格式也不相同,因此编写测试指令也是一项非常复杂繁琐的工作,需要耗费大量的时间,并且很容易由于人为原因出现错误的指令编码,最终导致错误的仿真结果。为了解决这一问题,本文采用汇编语言来编写测试指令,经过汇编程序仿真器仿真无误后[4],再由汇编器编译生成HEX文件,然后由该HEX文件转化为仿真需要的ROM文件,避免了人为原因导致的错误指令编码,并且大大加快了测试文件的生成。
本文使用Microchip的PIC系列汇编器MPASM汇编生成HEX文件rom.hex,HEX文件由一条或多条记录组成,每行是一条16进制表示的记录。通过分析HEX文件的格式,可以通过转化HEX文件中的记录得到所需的ROM文件。本文使用VC设计了转化程序HEX2ROM,用来完成HEX文件到ROM文件的自动转化,rom.hex文件经程序转化后生成rom.dat。仿真时在测试文件中读入rom.dat完成对虚拟程序存储器初始化,模拟程序存储器模块对MCU核进行验证。
下面使用该方法对跳转指令CALL、RETLW进行验证,其他指令的验证方法与其类似,不再赘述。首先编写一段验证CALL、RETLW的汇编程序
TESTCALL.ASM。
…
ORG 100H
T_CALL CALL DLY
MOVLW 00H
…
ORG 000H
DLY RRF 6
RETLW 0
…

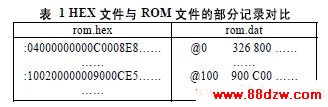

然后使用汇编器MPASM对该程序进行编译,程序的编译后的HEX文件以及转化后的ROM文件如表1所示。其中326代表的是RRF,800代表的是RETLW,900代表的是CALL DLY,C00代表的是MOVLW 00H。

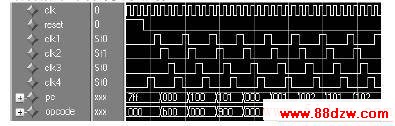

最后把ROM文件读入验证平台初始化虚拟程序存储器模块,开始进行仿真,图4是该测试程序在Modelsim中进行仿真的仿真波形,可以看到当测试程序执行到CALL指令时,在CALL指令后插入了一个空操作指令,同时将PC置为被调用的子程序DLY的起始地址(000)。然后在下一个指令周期开始执行DLY子程序。同样测试程序执行到RETLW时,在RETLW后插入了一个空操作指令,同时将PC恢复为CALL指令的下一条指令(C00)的地址(101)。仿真结果与跳转指令的设计要求相符。
图4 跳转指令CALL、RETLW仿真波形图
3 结束语
本文提出的建立虚拟指令存储器模块对MCU IP核仿真的方案和自动生成指令测试文件的方法,大大提高了MCU IP核仿真和验证的效率。此方法不仅对本文中MCU IP核的仿真和验证有效,也可用于同类中其它IP核的仿真和验证。例如当对MCU进行升级设计、扩展寻址范围或指令宽度时,只要修改仿真文件和转化程序的相关参数即可。
