    2)信号系统的防护。引入或者引出机房的信号电缆需要穿过金属钢管，并保证金属钢管接地良好，对信号系统的线路可起到屏蔽的作用，以减少或者防止直接雷击以及感应雷击电磁脉冲。还可把线路进行埋地敷设，同样可进行防雷击保护。此外，在各种信号线及网络数据线进出机房时，可以在设备端安装SPD，按照实际的面线长度，在信号线及数据线的一头或两头安装SPD。总之针对控制系统输入及输出信号采取相应的防护措施是必要的。
    (3)电源及信号避雷器的安装。在电源及信号系统中可以采取以下避雷措施：在UPS电源的前端设置单相串联电源浪涌保护器，在中继器通信线路和计算机主机间，设置数据信号电涌保护器，在电流信号转换器的信号输入端安装信号电涌保护器。把中继器和主机的通信线路换为光纤，并将其固定钢索进行可靠接地。而监控室与其他受控单位间的通信网络线，尽量敷设金属电缆。

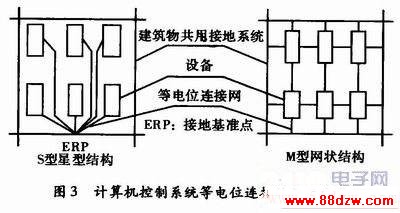

    (4)等电位保护。电子设备的机柜机架、金属外壳、金属管槽、屏蔽线缆外层、信息设备的防静电接地端、安全保护接地端、浪涌保护接地端等，在同等电位连接网络的接地端子相连接时，均需采用最短的距离。控制系统的等电位连接，通常分为“S型星型结构”以及“M型网状结构两种”，其中在控制系统中设备较少或者进行局部控制时通常采用S型星型结构，而在相对较大的控制系统中则采用M型的网状结构。等电位连接的基本方式如图3所示。

5 结束语
    计算机控制系统的防雷措施有多种，在实际应用中要注意：室外的网络布线尽可能采用光纤通信介质，假如采用电缆则要避免架空走线，应采取地埋式敷设电缆。而信息中心是整个控制系统的关键部分，其选位要充分考虑防雷安全，通常可以选择建筑物的边角或者顶部位置。此外，防雷系统的施工设计具有专业性，所以在实际设计施工过程中，需要建立相应的审核机制。
