基于CANBUS的火灾自动报警控制系统设计与实现

文章摘要： 图3中的SJA1000就是CANBUS控制器，专门用来管理CANBUS通信的。SJA1000是飞利浦公司早期CAN控制器PCA82C200的替代品，功能比CA82C200更强，主要体现在以下几个方面：1)完全兼容PCA82C200及其工作模式：2)具有扩展的接收缓冲器，64字节的FIFO结构；3)支持CAN2．0B；4)支持11位和29位识别码；5)位速率可达到1 Mbit／s；6)支持pelICAN模式及其扩展功能；7)24 MHz的时钟频率；8)支持与不同微处理器的接口；9)可编程的CAN输出驱动配置；10)增强了温度范围-40～+125℃。82C250用来防止线路间的串扰，必要时

基于CANBUS的火灾自动报警控制系统设计与实现,标签：电路设计,http://www.88dzw.com
    图3中的SJA1000就是CANBUS控制器，专门用来管理CANBUS通信的。SJA1000是飞利浦公司早期CAN控制器PCA82C200的替代品，功能比CA82C200更强，主要体现在以下几个方面：1)完全兼容PCA82C200及其工作模式：2)具有扩展的接收缓冲器，64字节的FIFO结构；3)支持CAN2．0B；4)支持11位和29位识别码；5)位速率可达到1 Mbit／s；6)支持pelICAN模式及其扩展功能；7)24 MHz的时钟频率；8)支持与不同微处理器的接口；9)可编程的CAN输出驱动配置；10)增强了温度范围-40～+125℃。82C250用来防止线路间的串扰，必要时还要采用光电耦合器进行电流隔离，效果会更好。
3 系统的软件设计
    系统软件设计的主要功能是火灾报警控制器与消防中心的通信。火灾报警控制器将火灾信号通过CANBUS传送到消防中心，消防中心接收到信号后启动相应的联动设备和显示设备。CAN接收和发送数据一般都是在CAN中断程序中实现的，每一帧的数据长度为≤8个字节。如果发送或接收错误，CANBUS具有错误检测能力，在所有节点发生的错误可100％被检测到。SJA1000具有完成高性能通信协议所要求的全部必要特性。具有简单连接的SJA1000可完成物理层和数据链路层的所有功能。
    CANBUS接收中断服务程序流程图如下图3所示。

www.88dzw.com

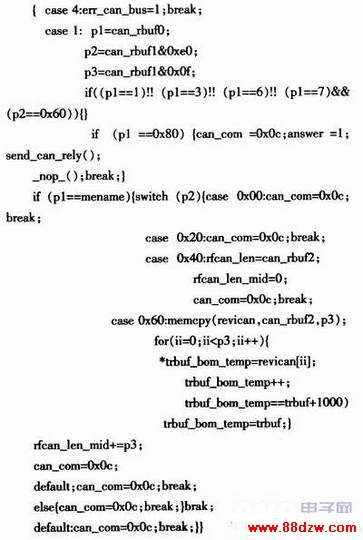

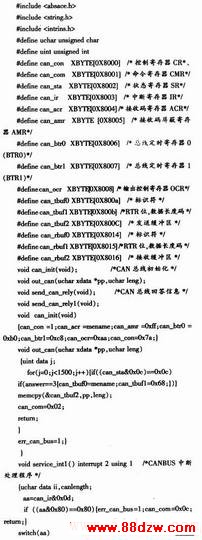

    Cx51语言编程如下：


www.88dzw.com

    从上述程序设计来看，CANBUS现场总线技术的数据发送和接收都是在中断服务程序中来完成，如果要发送数据时，首先判断数据的长度，如果是8的整数倍，那么就采用整帧发送方式，否则就采用不是整帧发送方式。

4 结论
    将CANBUS总线通信技术应用到火灾自动报警系统中后，解决了通信距离和节点容量和扩展的问题，使火灾自动报警系统的应用由一个建筑到几个建筑楼群，形成了大型的火灾报警网络。在这个网络中，信息的传送可靠、快速、便捷得到认可，两线制的通信方式方便了系统的配线，减少了信号之间干扰，同时网络之间的报警系统又互不干扰。
