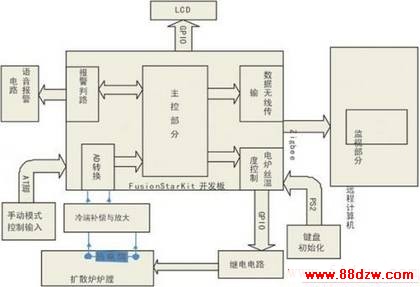

            图1  系统硬件部分总体构架
       外围数据采集电路设计
　　现场的温度数据经过热电偶的冷端补偿和毫伏放大电路后，将温度信息转换成电压量然后送控制系统分析处理。
       无线收发部分电路的设计
　　无线收发部分采用的无线传输模块是由西安达特科技公司出品的DTZ-01A ZigBee无线数据发送接收模块，不需要外部组件。可以很好的实现数据的透明传输。用来发送现场的温度数据到远端的计算机上，通过VB编写的软件实现温度的远端监控。
       报警电路的设计
　　语音报警的设计是在温度超过设定温度值一定范围的时候，发出警告信息，包括红灯亮起，同时蜂鸣器给出报警声音。硬件电路上包括开发板上提供的蜂鸣器和外挂的发光二极管，来完成报警的功能。
PS2键盘数据输入的设计
　　本设计中控制数据的输入是通过外挂的PS2键盘实现。将键盘直接接到开发版提供的PS2键盘接口上，通过芯片内部的PS2硬件电路驱动和51编程的软件驱动实现键盘数据的输入。
       LCD显示的设计与实现
　　本设计我们选用的是640*480点阵的LCD显示屏幕，可以在一个屏幕上同时显示出10路的温度信息以及其他的控制信息。驱动LCD屏幕是通过8051编程实现的。
       FPGA内部电路设计与实现
　　FPGA内部硬件电路设计，主要是用Verilog HDL硬件电路描述语言实现的系统硬件的电路的设计，其中有一些模块是调用的IP核实现的（core 8051 模块、锁相环和ADC模块）。FPGA内部电路由ADC模块、信号毛刺去除模块、宽度可调脉冲（PWM）模块、10路PWM控制信号选择模块、PS2硬件驱动模块、50Hz时钟信号产生模块、报警电路模块（FPGA实现）、LCD显示模块和Core8051模块构成。
       系统控制软件的设计
　　控制软件部分由主函数、选择通道子函数、设置通道参数子函数、显示设定数据子函数、显示通道温度数据子函数、显示控制数据子函数、PID控制子函数、串行发送子函数和LCD显示子函数构成。软件流程图如图2所示。

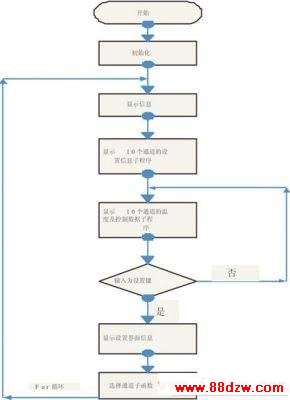

                图2 系统控制软件流程图
       系统实现
　　该控制系统主要完成的功能有各个通道的控制参数的输入、对高温模拟扩散炉的控制、现场温度温度信息的远程监控。图3为现场控制台的显示界面，从图中可以看出10个通道的控制参数，通道状态以及现场的温度信息。图4为远程计算机的监控画面，从远程计算机可以直观的观测现场各个通道的温度信息，并具有查看历史温度信息功能。
