长虹PF29D9（CH-10机芯）彩电图暗

文章摘要：在亮度信号矢量处理过程中，可以对亮度信号进行黑电平扩展、Y校正。在色度信号矢量处理过程中，可对色度信号进行色饱和度控制、肤色校正、绿色扩展、蓝色扩展等处理。TDA9178集成电路具有IIC总线接口电路，整个电路的工作均由IIC总线进行控制。根据以上的分析，对电路板上Y流程的每一个焊点和走线、TDA9178及其供电、外围元件仔细检查补焊。此后，故障不再出现。由于在前面的维修中曾经用AV信号输入，其故障现象不变，所以分析故障原因为Y亮度信号从HEF4053的（4）脚到TDA8839的（27）脚的传输途径中有接触不良。为还原故障现象，解除心中的疑团，人为断开亮度传输电路，R219（220&Omega

长虹PF29D9（CH-10机芯）彩电图暗,标签：电视维修,http://www.88dzw.com

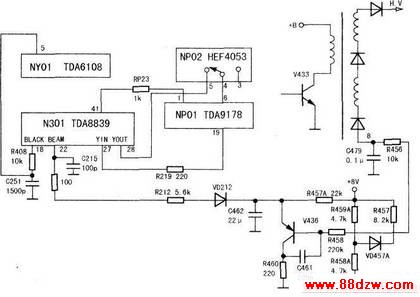

　　在亮度信号矢量处理过程中，可以对亮度信号进行黑电平扩展、Y校正。在色度信号矢量处理过程中，可对色度信号进行色饱和度控制、肤色校正、绿色扩展、蓝色扩展等处理。TDA9178集成电路具有IIC总线接口电路，整个电路的工作均由IIC总线进行控制。根据以上的分析，对电路板上Y流程的每一个焊点和走线、TDA9178及其供电、外围元件仔细检查补焊。此后，故障不再出现。由于在前面的维修中曾经用AV信号输入，其故障现象不变，所以分析故障原因为Y亮度信号从HEF4053的（4）脚到TDA8839的（27）脚的传输途径中有接触不良。为还原故障现象，解除心中的疑团，人为断开亮度传输电路，R219（220Ω）用50kΩ电位器替代，结果50kΩ电位器在整个调整的过程中图像基本正常，用200kΩ以上的电阻代换才会出现明显的故障，这时测出的关键点数值和表1故障时的数值也相吻合。

上一页  [1] [2]
