    指示灯不亮，故障范围应锁定在开关电源，或者因电源负载电路故障导致电源损坏。维修重点锁定在电源电路、行场输出电路以及伴音功放电路。

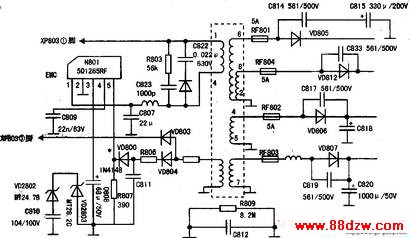

    检查电源输入保险管正常，通电测量+300v滤波电容上有金成320V左右的电压(此电压在关机后迅速消失)，说明开关电源振荡电路已经启动，故障应该是负载电路有短路导致电源无输出。分别测量VD805(行供电整流二极管)、VD806(+15V供电整流二极管)以及Ⅵ)807(+32v伴音功放电路供电整流二极 管)，均无短路现象。脱开行管，接人100W灯泡试机，故障依旧。于是怀疑电源集成电路N801(5Q1265RF)不正常，代换后故障不变；怀疑N801外围元件性能不良，对外围元件进行代换，当代换二极管VD800(1N4148，后开机，电源有输出，二次开机一切正常!

    对拆下来的兰极管lN4148进行测量，发现正反向电阻都雁常，分析应该是加电后导致该二极管性能改变(热击穿)，以致电源停振无输出。在平常维修中还发现，VD804性能不良、R806以及电源变压器⑧脚脱焊都会导致该机电源无输出故障。
