创维29HD90(5P30机芯)彩电行幅变窄且枕形失真
[10-10 20:42:03] 来源:http://www.88dzw.com 图像问题 阅读:8712次
文章摘要: 进人工厂模式,切换到枕形校正调整菜单,调整枕校及行幅数据,屏显数据有变化,但几何失真无变化。据此判断故障出在枕校电路(见图)。查枕校放大电路中IC302/P5N50、枕校电容C526(4.7μF/50V)、电阻R307(6.8Ω/2W)、电感L301/790μH无异常,查枕校功放管Ic302偏置电阻R308/75kΩ已开路。换R308后,故障排除。

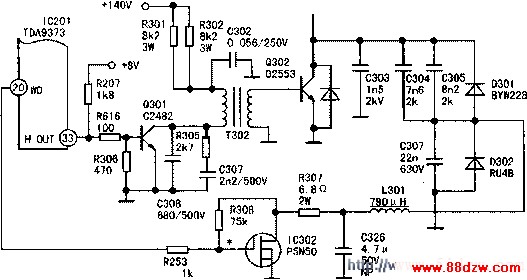

创维29HD90(5P30机芯)彩电行幅变窄且枕形失真,标签:电视维修,http://www.88dzw.com进人工厂模式,切换到枕形校正调整菜单,调整枕校及行幅数据,屏显数据有变化,但几何失真无变化。据此判断故障出在枕校电路(见图)。查枕校放大电路中
IC302/P5N50、枕校电容C526(4.7μF/50V)、电阻R307(6.8Ω/2W)、电感L301/790μH无异常,查枕校功放管Ic302偏置电阻R308/75kΩ已开路。换R308后,故障排除。
