夏普C-1884彩电有伴音无光栅

文章摘要： 帧保护动作的原因有。 (1)C506或C507损坏； (2)R520开路或阻值变大使22脚电压过高; (3)R505,R504、C568其中之一开路; (4)帧输出块损坏使②脚电压过低。 检查可对上述阻容元件逐个测量，也可使用电压法测22脚电压来缩小故障范围，方法是：断开R509测22脚电压，与断开R509时的22脚正常电压4.37V比较。若偏高，则可能是C506坏或R520开路，若偏低，则为C506或C507损坏;若正常，则可能C508坏或R505，R540开路。 若上述元件正常，更换ICS01，本例为R505开路。

夏普C-1884彩电有伴音无光栅,标签：电视维修,http://www.88dzw.com

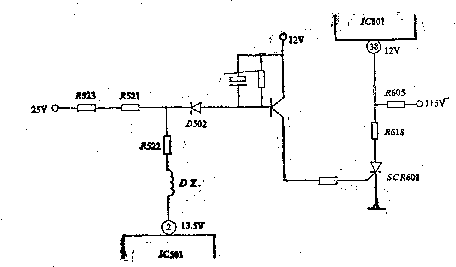

    帧保护动作的原因有。
    (1)C506或C507损坏；
    (2)R520开路或阻值变大使22脚电压过高;     (3)R505,R504、C568其中之一开路;
    (4)帧输出块损坏使②脚电压过低。     检查可对上述阻容元件逐个测量，也可使用电压法测22脚电压来缩小故障范围，方法是：断开R509测22脚电压，与断开R509时的22脚正常电压4.37V比较。若偏高，则可能是C506坏或R520开路，若偏低，则为C506或C507损坏;若 正常，则可能C508坏或R505，R540开路。   若上述元件正常，更换ICS01，本例为R505开路。
