康佳T2980H彩电开机后指示灯亮,无光栅、无伴音
[09-08 01:39:38] 来源:http://www.88dzw.com 无光无声 阅读:8310次
文章摘要: 打开机盖测量B+,VD909负端50V,正常值为133V,其他各组输出电压也明显下降,断开L905行供电,接入200W/220V灯泡作假负载,开机B+只有50V,用遥控器关机B+为40V,看来电源稳压电路出了故障。关机在路测量稳压取样电路,发现VD999、V990、N901在路电阻值正反向都非常小,一一拆下检测已全部击穿损坏,将损坏的元件换上新品,在路检查无误,开机B+50V,遥控开机70V,看来稳压电路还有故障,仔细检查稳压电路查不出故障,维修陷入困境。静心一想,H型机不设小开关电源而待机控制电源是用主开关电源间歇振荡输出,为CPIJ提供5V,如果待机控制电路有故障也同样影响主电源正
康佳T2980H彩电开机后指示灯亮,无光栅、无伴音,标签:电视维修,http://www.88dzw.com打开机盖测量B+,VD909负端50V,正常值为133V,其他各组输出电压也明显下降,断开L905行供电,接入200W/220V灯泡作假负载,开机B+只有50V,用遥控器关机B+为40V,看来电源稳压电路出了故障。关机在路测量稳压取样电路,发现VD999、V990、N901在路电阻值正反向都非常小,一一拆下

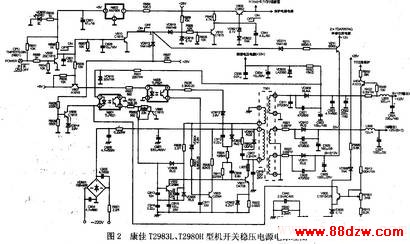

检测已全部击穿损坏,将损坏的元件换上新品,在路检查无误,开机B+50V,遥控开机70V,看来稳压电路还有故障,仔细检查稳压电路查不出故障,维修陷入困境。静心一想,H型机不设小开关电源而待机控制电源是用主开关电源间歇振荡输出,为CPIJ提供5V,如果待机控制电路有故障也同样影响主电源正常输出,关机在路测量待机控制电路,发现V908直流电阻很小,拆下测量发现己击穿损坏,换上新品开机,B+70V处在待机状态,用遥控器开机,B+133V稳定,拆下假负载,恢复L905行供电,开机声、光、色正常(维修时可参考图2所示)。 提示:H型机,待机控制比较复杂,特别待机控制三极管V908在线路板上,离主电源比较远,如无图纸修机很困难,还有H型机在开关变压器①脚与300V之间串有o.33Ω/2W电阻,图纸上没有标出,如果开关管(C4706)损坏该电阻也同时损坏,在维修时更换开关管的同时应更换该电阻。V902、V903管型号C2594,市场很难买到,可用C3807代用效果很好。图纸可参考T2983L型机电原理图。
Tag:无光无声,电视维修,家电维修 - 家电维修 - 电视机维修 - 无光无声
