索尼KV-2585MT彩电+B电压升高，开机有嗡嗡响声

文章摘要：先检查开关电源部位的有关电解电容,拆下C611(47μF/50V)检测已失效,用100μF/50V电容代换后.+B端电压仍为170V.再拆下C613(10μF/100V)测量似乎正常,试用221μF/160V代换后,+B端电压恢复至135V.附图中Q2脉宽调制管(对Q1开关管b极分流)受Q4误差放大管的控制.其b极(B点)电位由R1、B2分压决定;e极(A点)基准电位由R3、D3(稳压二极管)分压决定.IC601⑨脚电压变化对A、B两点电位都有影响.但D3两端电压微小变化将引起电流Im呈雪崩式变化(大升大降),A点基准电压是相对B点而言,并非不变化.A点比B点的变化更大.+B稳压过程:当由于某

索尼KV-2585MT彩电+B电压升高，开机有嗡嗡响声,标签：电视维修,http://www.88dzw.com

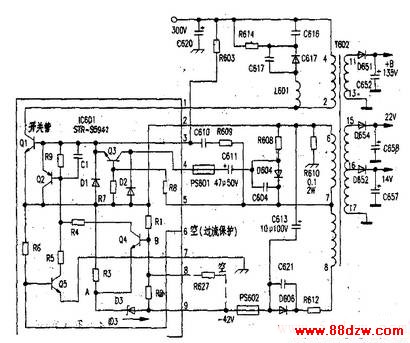

　　先检查开关电源部位的有关电解电容,拆下C611(47μF/50V)检测已失效,用100μF/50V电容代换后.+B端电压仍为170V.再拆下C613(10μF/100V)测量似乎正常,试用221μF/160V代换后,+B端电压恢复至135V.附图中Q2脉宽调制管(对Q1开关管b极分流)受Q4误差放大管的控制.其b极(B点)电位由R1、B2分压决定;e极(A点)基准电位由R3、D3(稳压二极管)分压决定.IC601⑨脚电压变化对A、B两点电位都有影响.但D3两端电压微小变化将引起电流Im呈雪崩式变化(大升大降),A点基准电压是相对B点而言,并非不变化.A点比B点的变化更大.

　　+B稳压过程:当由于某种原因,引起+B电压上升时,T602初级-42V端绝对值也上升,受其影响B点电位下降;由于Im上升.A点电位下降.综合使用使Q4、Q2的导通程度增大,对Q1 b极电流的分流增大,达到稳压的目的.

　　C613变质其容量下降后,使-42V的绝对值减小致使+B端电压由135V升至170V.

　　IC601⑧脚对+B的调整:若R627(有资料介绍其阻值为240kn)与⑧脚接通,使内部R2阻值减小,B点电位将下降(A点电位不变),Q4、Q2导通程度减小,+B电压上升,且R627阻值越小,+B电压越高.

　　C611的作用:当Q1截止时,T602⑥端为正,经IC601②、④脚为C611充电;当Q1导通后,T602⑦端为正,Q3正偏导通,C611放电为Q3供电,使Q1加速饱和导通,减少损耗,温度下降,延长寿命.C611失效虽然对+B电压无影响,但使Q3无供电,不能使Q1加速饱和导通.Q1损耗大.

　　因温度过高而易损坏.当将C611和C613换新后,故障彻底排除.
