　　PAL制色度信号进入IC内部后，首先进行ACC放大，然后由色同步选通门电路输出，经制式开关后分为两路：一路在集成电路内部直接送入PAL/NTSC同步解调电路，作为直通信号进入加减法电路；另一路由14脚输出，经外接X203一行延迟线延迟64μs后从12脚送回IC内部，进入PAL/NTsC同步解调电路，作为PAL色度延迟信号，两路信号经同步解调后，输出R-Y和B-Y色差信号，再通过②脚和64脚输出，通过C203、C202耦合送回60、62脚，此后与NTSC信号处理相同。

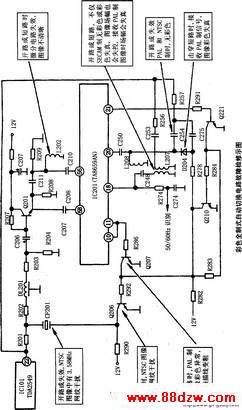

　　因此，当PAL 制信号输入时，无彩色或彩色异常，注意检查（10）、（11）脚的工作电压及Q207、Q206以及CF201和D204、C275等元件，特别是此时（10）、（11）脚必须输出5.9 V高电平。这一点检修及故障分析时要特别注意。有关检修参考图见图所示。

　　当IClOl（TDA2549）（22）脚输出SECAM制信号时，IC20l（23）、（10）、（21）脚均输出高电平，将制式开关切换在SECAM制式上，此时由L207、C248等组成的钟形带通滤波器取出SECAM制信号从（18）脚送入IC内部，然后经制式开关分为两路输出：一路在IC内部作为直通信号送入SECAM制电子开关电路，其信号幅度较另一路延迟信号电平低16 dB:另一路由（14）脚输出，加到DL202一行延迟线上，这时DL202就作为SECAM制的色度信号存储器，它与PAL 制彩色电视信号使用同一延迟线。

　　在理论上PAL制色度信号的延迟时间必须为63.943 μ s,这样才能满足PAL 梳状滤波器相位延时的要求，保证延迟信号与直通信号相位相反，而SECAM制色度信号的延迟时间即为行周期64 μ s,当在要求不是十分严格的情况下，SECAM制色度解调电路可以与PAL制色度信号解调电路使用同一色度延迟线，但应首先满足PAL制色度信号相位延时的要求，即延迟线延迟时间为63.943 μ s.SECAM制色度信号经DL202延迟后大约会造成16 dB的衰减，但它可以通过降低直通信号的增益来进行补偿。SECAM制信号经延迟后从（12）脚送入SECAM开关电路。因此，在PAL制彩色故障检修中，只要有SECAM制彩色图像，就说明DL202等组成的梳状滤波器电路是完好的，这一点在检修中也要注意。

　　直通信号和延迟信号在SECAM制换向开关的控制下，送至SECAM制解调器。SECAM制解调器通过IC201（4）、（5）脚外接4.250 MHz谐振网络，用以对SECAM制esB信号进行90度移相，通过（8）、（9）脚外接4.406 MHz谐振网络，用以对SECAM制esR信号进行90度移相。（4）、（5）脚移相解调出B-Y色差信号，（8）、（9）脚移相解调出R-Y色差信号，两信号在制式开关作用下分别从②脚和（64）脚输出。此后与NTSC/PAL制信号处理相同。

　　在SECAM制中，其色度信号为行轮换传送彩色与存储，即亮度信号每行都传送，仍采用残留边带调幅，而两个色差信号采用调频方式，其调制的副载波频率也不一样，R-Y为4.406 MHz调频（为esR行），B-Y为个4.250 Mnz调频（为esB行），且最大频偏量为-500~+500 kHz,所以SECAM制色度信号采用了钟形滤波器方式进行选频。因此，在PAL制彩色故障检修中，如果能见到SECAM制彩色图像，就说明色度信号已经加到了R257的输入端，这时应重点检查C254、L208、C250.

　　总之，在TA8659AN电路中，无彩色或彩色异常的故障检修是十分复杂的。但只要抓住（10）、（11）脚和（21）脚的工作特点，以及C254、L207、CF201、DL202的状态要求，就可以找出检修思路，最终排除故障。
