  此机改造前电动机经常烧坏,改造后一年多时间未再烧坏一台电动机,效果非常理想,电路如图所示。

  该电路具有断相(缺相)、过载、过压自动保护功能和启动时间、过载延迟动作时间任意调定功能,是目前该类型控制电路较为经济实用的一种。

  电路安装:

  本电路安装非常简单,综合保护器(BJ)安装在主接触器(QJ)后端。所有连接线和接线点最好用记号笔标注上和图纸上同一编号,便于以后维修。电动机外壳和控制箱金属部分一定要用多股双色铜芯导线连接好后集中接地,确保安全。

  控制电路的初步检查:电路安装完成、检查无误后,先不要接电动机。合闸送电,将时间继电器调整到适当时间刻度,综合保护器“电流调节”和“延时调节”顺时针方向调到底。按启动按钮,交流接触器动作后马上又跳开为正常,否则很可能是综合保护器不良或线路安装还有问题。找出原因修复后再接入电动机。

  电路调试:

  1.根据实际情况整定时间继电器启动转换时间,启动电动机,观测并记录下启动转换时间。

  2.电动机运行正常后,逆时针方向调整综合保护器过载延迟时间电位器至假定时间位置,然后再缓慢逆时针方向调整电流调节电位器。直到过载指示灯闪亮并同时测记至保护器动作、电动机断电的时间。该时间的整定必须大于时间继电器所整定的启动时间。如果一次调定不准的话。可以多次重复上述调整,直到调准为止。

  3.电流整定。过载延迟时间整定好后,再将电流调节电位器顺时针方向调到底。启动电动机,电动机运行正常后加载,缓慢逆时针方向调整电流调节电位器,待过载指示灯闪亮后马上再回调(顺时针方向)至过载指示灯熄灭稍过一点的位置即可。至此,控制电路全部调试完毕。

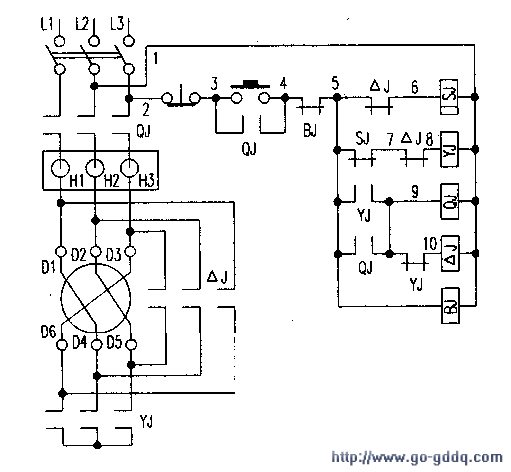

  图中说明:K为SE系列塑料外壳断路器;QJ为主交流接触器;YJ为星形启动接触器:△J为三角形运行接触器;sJ为电子可调式时间继电器:BJ为BHQ-S-C(20~80A)型电动机电子综合保护器;QA为启动按钮:TA为停止按钮。
