　　②电容器。电容器也是电子装置中用得最多的电子元器件之一。它的质量好坏直接影响到整机的性能，同时也是容易失效的元件。在检查电容器时，如果电解电容器的贮存期超过了三年，可以认为该元件已经失效。有些电容器上没有出厂年限标志，外观则完好无损，肉眼很难判断出它的质量问题，因此就必须要对它进行检测。

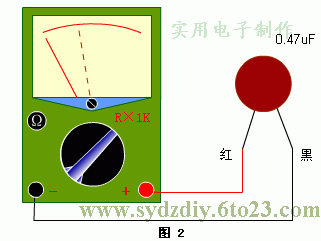

　　电容器在电路中担任隔直、滤波、旁路、耦合、中和、退耦、调谐、振荡等。它的常见故障有击穿、漏电、失效（干涸）。用万用电表的欧姆档检查电容器是利用了电容器能够充放电原理进行的，这时应选用欧姆档的最高量程（R×1kΩ或R×10kΩ）来测量。如图2所示。当万用电表的两根表棒与电容器的两引脚相接时，表针先向顺时间方向偏转一个角度，此时称为电容器的充电，当充电到一定程度时，电容器又开始放电，此时万用电表的指针便返回到∞位置。在测量过程中，表针摆动的角度越大，说明所检测的电容器容量越大。表针返回后越接近∞处，说明所检测的电容器漏电越小，即所检测的电容器的质量越高。

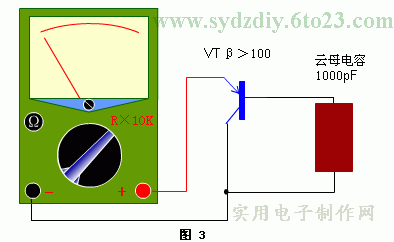

　　测量电解电容器时，由于其引脚有正、负极之分，应将红表棒接电容器的负极，黑表棒接电容器的正极，这样测量出来的漏电电阻才是正确的。反接时一般漏电电阻要比正接时小，利用这一点，还可判断出无极性标志的电解电容器的极性。如果电容器的容量太小，如在4700P以下，就只能检查它是否漏电或击穿，如果在测量中，表针摆动一下回不到∞处，而是停留在0－∞处的中间某一位置上，说明该电容器漏电严重；也可采取图3所示的办法。在万用电表与被测小电容器之间加装一只NPN型硅三极管，要求其β值大于100，集电极-发射极之间的耐压应大于25V，ICEO越小越好。被测电容器接到A、B两端。由于三极管VT的电流放大作用，较小容量的电容器也能引起表针较大幅度的摆动，然后返回到∞位置，如不能返回到∞处的，则可估测出漏电电阻。
　　对于可变电容器、拉线电容器，亦可用万用电表检测出它们有否碰片或漏电、短路等。
　　③电感器。电感器是一种非线性元件，可以储存磁能。由于通过电感的电流值不能突变，所以，电感对直流电流短路，对突变的电流呈高阻态。电感器在电路中的基本用途有：扼流、交流负载、振荡、陷波、调谐、补偿、偏转等。利用万用电表对其进行检测时，即只能判断出它的直流电阻值，如果已经标明了数值的电感器，只要其直流电阻值大致符合，即可视为合格。
　　④晶体二极管。晶体二极管是一种非线性器件，它的正、反两个方向的电阻值相差悬殊，这就是二极管的单向导电性。在电路中，利用这一特性，可以作整流、检波、箝位、限幅、阻尼、隔离等。
　　用万用电表测量二极管时，可选用欧姆档R×1kΩ。由于二极管具有单向导电性，它的正、反向电阻是不相等的，两者阻值相差越大越好。对于常用的小功率二极管，反向电阻应比正向电阻大数百倍以上。用红表棒接二极管的正极，黑表棒接它的负极，测得的是反向电阻。反之，红表棒接二极管的负极，黑表棒接它的正极，测得的是正向电阻。诸二极管的正向电阻一般在100Ω－1kΩ左右；硅二极管的正向电阻一般在几百欧至几千欧。如果测得它的正、反向电阻都是无穷大，说明该二极管内部已开路；如果它的正、反向电阻均为0，说明二极管内部已短路；如果它的正、反向电阻相差无几，说明二极管的性能变差失效。出现以上三种情况的二极管均不能使用。
　　⑤晶体三极管。三极管是电子装置中的重要元件，它的质量优劣直接关系到系统工作的可靠性和稳定性，因此，它是最需要进行老化筛选的元件之一。已知一个三极管的型号和管脚排列，可采用如下简易测试法来判断它的性能。应该注意的是：对一般小功率低压三极管，不宜采用R×10kΩ档进行测试，以免表内的高电压损坏三极管。
