2.1 使用.测量

● 请注意使用时不要施加过大的外力，使电容器的本体或引线端子的电镀剥落受伤。

● 落下或曾安装过一次的电容器请匆再次使用。

● 安装后，请匆加工电容器或弯折端子等。

● 电容器的引线（包括片式钽容器引电出端），在测量.使用过程中请注意避免与赤手直接接触，以免汗渍，油渍等污染引起可焊性不良。

2.2 电路板清洗

清洗时请在除去焊接时使用的焊剂的同时，迅速除去酸，碱等，不可使其残留，清洗时温度应在50℃以下，超声波，蒸气浸渍等合计时间应在5分钟以内，另请注意，根据超声波清洗的条件不同，会引起端子折断。

2.3 焊接

2.3.1 用烙铁焊接时

使用烙铁（30W以下）时,烙铁尖端的温度在350℃以下，使用时间应在4秒以内，并注意烙铁尖不要碰到电容器本体。

2.3.2 片式产品焊接

片式钽电容器、无论是手工焊还是再流焊，都应避免使用活性高、酸性强的助焊剂，以免清洗不净后渗透，腐蚀和扩散，而影响其可靠性。

● 根据电路板的种类、大小、元件的实装密度的不同，对元件施加的温度也不同。

● 片型电容器可使用射流法或反射法，但请在下列条件下使用。

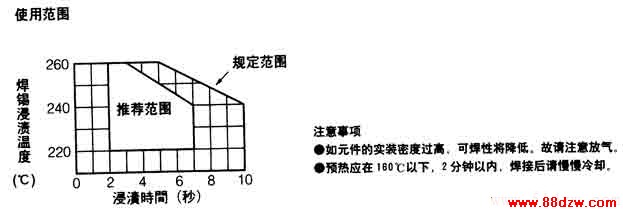

a．射流法（焊锡浸渍法）

用粘接剂将元件固定在电路上，并将元件直接浸渍在焊锅中。

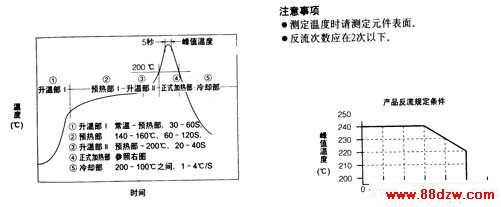

b.反流法（雾围加热法）

● 使用热源接触法（热板法）或VPS法等其它方法进行焊接时，请并行商谈。

● 如焊接面比端子面大得过多，焊锡熔化时可能引起错位。

3．0 使用

3.1 使用环境

请勿在以下环境中使用

● 电容器直接接触水、盐水、油等的环境。

● 阳光直射电容器的环境。

● 处于高温，高湿状态、电容器表面发生结露的环境。

● 电容器接触各种活性气体环境。

● 有酸或碱的环境。

● 有高频波诱导的环境。

● 有过度振动或冲击的环境。

3.2 保养、点检

用检测器等检查电容器端子时，请事先确认检测器的电位和极性，如经电容器施加反向电压时，将引起短路，此外，通电中接触电极进行检查时，请勿接触其它元件的端子，并勿使电容器弯曲。

3.3 发生故障时

通电后如出现恶臭或冒烟，请立即切断电源。燃烧时，请勿将脸和手等接近，电容器短路时，将出现外装树脂冒烟，钽元件着火等情况。

4．0 贮存

原则上，保管期限为制造后10年（可焊性除外）

● 为了保证使用起见，贮存2年以上或进行过浸锡处理的钽电容器，在使用前最好施加额定电压，电源内阻不大于3Ω（非固体钽需通过一个1100Ω最大的电阻器）85℃老化4－8小时，并进行测量，无极性产品应每小时换向一次，漏电流测量也应两个方向分别测量。

● 请将电容器在捆包的状态下保管，匆暴露在直射阳光或尘埃中，尤其是请能在常温（5－35℃），常湿（75％R.H以下）的环境下保管。

● 如长期放置在高温、高湿的环境中，将使端子可焊性下降，同时将使电容器的性能也降低。
