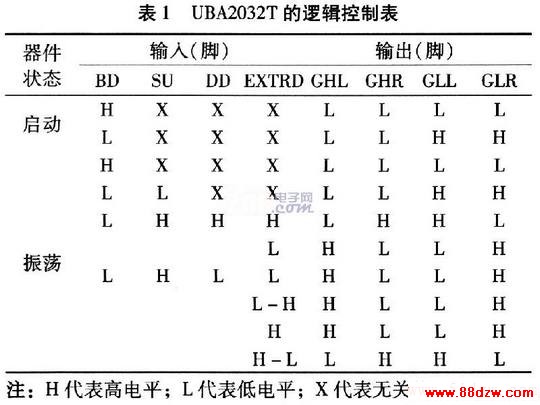

1．3 UBA2032T逻辑控制表

    PWM应用设计中，UBA2032T选用的是外部振荡器模式。按照表1所示，选择BD接低电平、SU和DD接高电平，这样根据外部输入信号的高低电平变化就能够在GHL，GHR，GLL，GLR管脚输出高低不同的逻辑信号。

2 UBA2032T与C8051F330D在PWM电路
2．1 C8051F330D的优点
    该PWM电路设计中，为了减少对硬件资源的使用和设计方便。使用C8051F330D单片机作为控制器，利用自身的PCA模块产生占空比能够改变的一定频率的低压PWM序列，选用C805lF系列单片机，具有以下优点：
    (1)C805lF系列单片机是与51单片机指令集相互兼容，具有C51所有外设部件，减少了外围电路的设计。单片机内部有高／低振荡器，通过简单设置相关寄存器就能够产生系统时钟，无需外界晶振。系统时钟频率最高可达25 MHz，完全能够满足设计要求；
    (2)内部PCA模块包括一个专用的16位计数器／定时器时间基准和3个可编程的捕捉／比较模块。时间基准的时钟可以是下面的6个时钟源之一：系统时钟／12、系统时钟／4、定时器0溢出、外部时钟输入(ECI)、系统时钟和外部振荡源频率／8。使用PCA功能可以产生8位或者16位PWM序列。不仅序列的占空比根据需要可以改变，而且通过选择不同的时间基准可以改变频率；
    (3)对PCA的特殊功能寄存器进行简单的设置，利用软件编程的方法，在相应的端口输出PWM序列。
