基于单片机控制的电子节气门的研究与实践
[10-10 20:38:44] 来源:http://www.88dzw.com 单片机学习 阅读:8102次
文章摘要:摘要:阐明一种基于单片机控制的电子节气门控制系统。它以ATmega 16单片机为控制核心,德国博世公司电子节气门为研究对象,通过传感器测量加速踏板位置信号,然后经过单片机控制算法的处理,驱动直流伺服电动机,从而带动节气门盘片旋转到指定开度,以实现闭环控制。同时,系统的上位机通过USB转RS 232接口,实现与单片机的通信,便于系统的调试与运行。关键词:电动机;单片机;电子节气门;闭环控制0 引言 电子节气门(ETC)是汽车发动机控制系统中的一个重要的子系统。本文以ATmega 16单片机为控制核心,德国博世Bosch公司电子节气门为研究对象,通过传感器测量加速踏板位置信号,然后经过单片机
基于单片机控制的电子节气门的研究与实践,标签:单片机开发,单片机原理,http://www.88dzw.com摘要:阐明一种基于单片机控制的电子节气门控制系统。它以ATmega 16单片机为控制核心,德国博世公司电子节气门为研究对象,通过传感器测量加速踏板位置信号,然后经过单片机控制算法的处理,驱动直流伺服电动机,从而带动节气门盘片旋转到指定开度,以实现闭环控制。同时,系统的上位机通过USB转RS 232接口,实现与单片机的通信,便于系统的调试与运行。
关键词:电动机;单片机;电子节气门;闭环控制
0 引言
电子节气门(ETC)是汽车发动机控制系统中的一个重要的子系统。本文以ATmega 16单片机为控制核心,德国博世Bosch公司电子节气门为研究对象,通过传感器测量加速踏板位置信号,然后经过单片机控制算法的处理,驱动节气门体上的直流伺服电动机,从而带动节气门盘片旋转到指定开度,以实现闭环控制。同时,上位机通过USB转RS 232接口,实现与单片机的通信,便于系统的调试与运行。
1 硬件系统设计

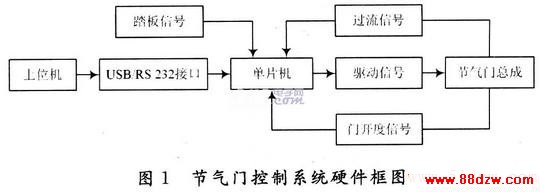

本系统硬件设计框图如图1所示,它包括单片机及其外围电路、节气门集成体、直流电机驱动电路、脚踏板位置信号检测电路等。此外,单片机通过USB转。RS232接口,与上位机进行数据交换,实现人机对话。下面分别阐明如下:
1.1 ATmega 16控制核心
本系统采用单片机为控制核心,型号为ATmega 16(16 MHz晶振)。它采用先进的RISC结构,具有高速度、低功耗、抗干扰能力强等特点。由于其自带三通道PWM输出和8路10位ADC转换,因而十分便于本系统的控制。
1.2 电机驱动电路

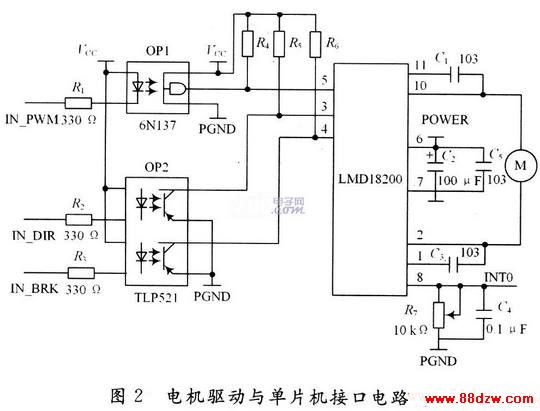

本系统驱动电路采用美国国家半导体公司推出的专用于运动控制的H桥组件LMD18200。该组件上集成有CMOS控制电路和DMOS功率器件、连续输出电流达3 A、并且还具有温度报警、过热与短路保护等功能,因而使整个控制系统得到了简化。电机驱动与单片机接口电路如图2所示。
1.3 电子节气门集成体
本系统节气门为德国博世公司出产,型号为06813306,其结构外型如图3所示。主要包括:
(1)加速踏板位置传感器
此传感器安装在加速踏板上,将踏板移动量转换成带有不同输出特性的两类电信号(下踏量大小和变化速率),传送给单片机。
3.2 下位机软件设计
单片机软件系统采用CodeVersionAVR环境编程,程序由前、后台程序构成。前台程序包括系统初始化程序和循环检测程序。后台程序则包括软件定时器中断程序、串口中断接收子程序与串口中断发送程序,过流保护外中断程序。
初始化程序主要包括单片机I/O口初始化、两路A/D转换的初始化(脚踏板传感器A/D转换初始化和节气门开度传感器A/D转换A/D初始化)、串口通信初始化以及单片机PWM端口的初始化等。系统初始化完成后,就等待中断,以完成中断子程序的处理。

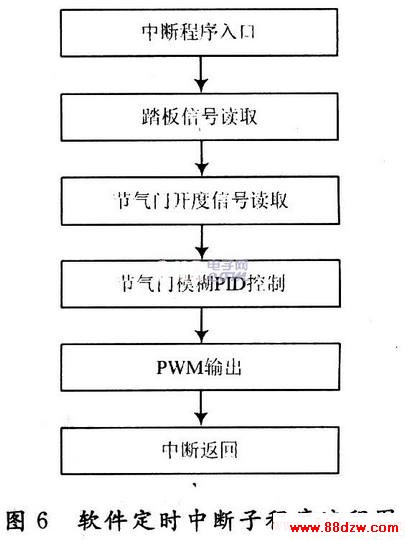

对于软件定时器,采用的是8位T/CO的CTC模式,定时时间设置为20 ms。单片机需完成脚踏板和节气门位置信号的读取及A/D转换、模糊控制算法的实现,以及单片机PWM信号的输出等功能。软件定时中断程序的流程图如图6所示。
