基于PIC单片机的仿生机器鱼的舵机控制
[10-10 20:38:44] 来源:http://www.88dzw.com 单片机学习 阅读:8624次
文章摘要: 参考文献(Reference): [1] 刘和平. PIC 18Fxxx 单片机原理及接口程序设计.北京:北京航空航天大学出版社,2004 [2] 李学海. PIC 单片机实用教程-提高篇(第2 版).北京:北京航空航天大学出版社,2007 [3] 王志良,周卓,靳松,赵积春. 竞赛机器人制作技术.北京:机械工业出版社,2007 [4] 周志强,王志良,张雪元,黄海欢. 仿生机器鱼的设计及其运动控制研究. 微计算机信息, 2006 年 第22 卷 第17 期www.88dzw.com3 舵机的控制 3.1 舵机的工作原理: 舵机主要由以下几个部分组成
基于PIC单片机的仿生机器鱼的舵机控制,标签:单片机开发,单片机原理,http://www.88dzw.com参考文献(Reference):
[1] 刘和平. PIC 18Fxxx 单片机原理及接口程序设计.北京:北京航空航天大学出版社,2004
[2] 李学海. PIC 单片机实用教程-提高篇(第2 版).北京:北京航空航天大学出版社,2007
[3] 王志良,周卓,靳松,赵积春. 竞赛机器人制作技术.北京:机械工业出版社,2007
[4] 周志强,王志良,张雪元,黄海欢. 仿生机器鱼的设计及其运动控制研究. 微计算机信息, 2006 年 第22 卷 第17 期 www.88dzw.com3 舵机的控制
3.1 舵机的工作原理:

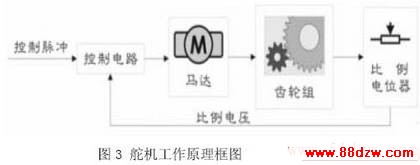

舵机主要由以下几个部分组成:舵盘、减速齿轮组、比例电位器(位置反馈电位计)、直流电机(马达)、控制电路板等。其工作原理:控制电路板接受来自信号线的控制信号,控制直流电机转动,直流电机带动一系列齿轮组,其齿轮组的输出轴与一个线性的比例电位器相连,该电位器把输出轴转过的角度θ 转换成比例的电压反馈给控制电路,控制电路将其与输入的控制脉冲信号比较,产生纠偏脉冲,并驱动马达正向或反向地转动,使齿轮组的输出位置与期望值相符,令纠正脉冲趋于为0,从而达到使舵机精确定位的目的。舵机是一个典型闭环反馈系统,其工作原理由图3 所示。
舵机的输入线共有三条,红色中间,是电源线,一边黑色的是地线,这两根线给舵机提供最基本的能源保证,主要是电机的转动消耗。电源有两种规格,一是4.8V,一是6.0V,分别对应不同的转矩标准,另外一根线是控制信号线,一般为白色。
3.2 单舵机和多舵机的角度控制
3.2.1 单舵机的角度控制:
由舵机的工作原理可知,给舵机输入一个周期在20ms 左右,脉冲宽度在0.5ms 至2.5ms 之间的周期性脉冲信号,驱动舵机输出轴达到-90°到90° 之间的转角,呈线性变化。并且无论外界转矩怎样改变,舵机的输出轴都会保持在一个相对应的角度上,直到给它提供一个另外宽度的脉冲信号,才会改变输出角度到新的对应的位置上。通过编程,借助单片机的输出端口得到需要的周期性脉冲信号。
程序示例:(晶振为:4MHZ,脉冲从PORTDbits.RD0 输出)
void delay(int j) //此函数用于产生0.25ms*j 的延时
{
for(i=0;i<j;i++)
{
INTCONbits.TMR0IF=0; //清TMR0 中断标志位
T0CON=0XCF; //设定TMR0L 工作于8 位定时器方式、内部时钟、
TMR0 不用分频
TMR0L=0X14; //设定TMR0 每0.25ms 产生一次中断
L1: if(INTCONbits.TMR0IF==1)
{
INTCONbits.TMR0IF==0; //清TMR0 中断标志位,关计时器
T0CON=0X4F;
}
else goto L1;
