图6  AD667的内部框图

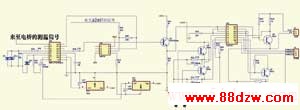

图7 CB3LP芯片控制电路

3.CB3LP芯片控制电路
图7所示是CB3LP芯片控制电路图。从上位机即PC给出的设定目标温度值通过串口送到单片机89C52，由DA转换芯片U12(DA667)转换成模拟信号，经过双运放LM358（U5）放大后加到CB3LP芯片的控制给定输入端15脚；CB3LP的PWM控制输出端13脚输出PWM信号，经Q2射级跟随加到光耦合器U6(TLP521-4)的1、3端，由U6的16、14端输出；U6的16端输出的控制信号加到三极管Q6的基级，经集电极输出回到U6的12端。P13输出的加热控制信号控制三极管Q3的导通，控制光耦U6的5脚，即控制光耦U6的12、11的导通与截至，在导通的情况下，由CB3LP芯片控制的信号经过U6的12、11给出经过PID调节的加热信号。光耦U6的14端输出的控制信号加到三极管Q5的基级，经发射极输出回到光耦U6的10端。P14输出的制冷控制信号控制三极管Q4的导通，控制光耦U6的7脚，即控制光耦U6的10、9脚的导通与截至。在导通的情况下，由CB3LP芯片控制的信号经过光耦U6的10、9脚给出经过PID调节的制冷信号。
