　　这些结构在从PC到手机高数据密度传输中仍需要基带处理器的卷入和带宽。随着基带处理器需要处理通信、操作系统和其他任务，这会减慢来自PC的数据传输。用1个高速USB/大容量存储桥器件(如Cypress公司的West Bridge Antioch外设控制器)可以解决此问题(见图4)。

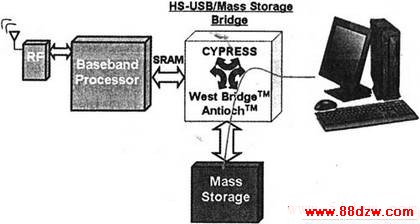

　　               图4 带HS-USB大容量存储控制器的手机USB结构

　　从图可见，现在基带处理器脱离装入数据密集传输，释放关键的手机资源并降低PC下载时间。从图2和图3中PC到大容量存储器的两步处理变到现在的单步处理。随着手机用户开始需求较高密度存储，有高达500个mp3传输似然性，而传输时间的更多减小是关键。

　　桥方案

　　图4所示的桥方案对于多任务多媒体也是必须的。随着蜂窝通信技术从2G和2.5G技术(如CDMA，GSM，GPRS和EDGE)演变到3G和3.5G技术(如CDMA 2000EV-DO，WCDMA，HSDPA ，HSUPA)，这些技术的数据率正在接近14Mbit/s。手机可以连接到PC并做为Internet连接。做为手机相机改进到3.1非像素或更高，使从手机到PC的图像数据传输量增加。随着电邮和文件变大，正在需要较快的PC同步。用Cypress West Bridge方案(具有16个USB端点)可以同时使所有这些使用模式成为可能。桥方案中的端点缓冲器数量表明在手机可以使能的多任务水平。

　　基带处理器的设计和存在时间大于手机中其他芯片。桥方案的另外优点是：由于它的设计周期比较短，这可以为大容量存储器接口(基带中不包含)增加支持。例如，West Bridge Antioch外设控制器包含对最新手机存储器件(如安全数字(SD)，多媒体卡(MMC)，硬盘驱动(HDD)，NAND闪存)的支持。此功能不仅仅增加连接最新存储器件的能力，而且也改善了性能。

　　如同所有手机方案一样，“4P”(封装，价格，性能和功率)准则是重要的考虑。本文所示的图2、图3和图4方案在手机市场都有各自的应用场合。然而，随着消费者需求推动手机趋向媒体中枢，West Bridge Antioch桥方案正在变得更加必要，使手机增加综合价值和使用户需要的多任务水平成为可能。
