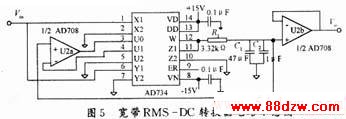

　　其电路连接如图5所示。



　　其中，即为均方根（RMS） 电压。
　　图5中，AD734和AD708双运算放大器用作10 MHz带宽的RMSDC转换器。AD734把输入 信号求平方，其输出由R1和C1组成的低通滤波器滤波。U2a，U2b以及 AD708共同组成了一个增益稳定的缓冲器，为电路提供输出电压以及输入驱动。为了使电路 能够精确地测量100 mV以下的输入电压，AD734的输出偏移电压必须设法消除，否则将 引起直流误差。

4结语
　　AD734由于高速、高精度、低失真、低噪声等特点，使用起来相当稳定可 靠，且与AD534引脚兼容，因此AD734能完全取代AD534，并提供了比AD534更多、更灵活的功 能。使用者可通过对U0~U2端电压的控制来直接控制AD734的分母电压。另外，也可 由AD734内部提供高精度的分母电压，使用户有更大的操作空间，也使AD734芯片与同类产品 相比具有较强的优势和竞争力
