他们必须建立七种抖动曲线—包括随机抖动、正弦曲线抖动和码间干扰(ISI)码型，才能检定抖动，测试被测设备(DUT)的容限，如表1所示。2MHz抖动曲线校准的抖动码型实例如图2所示。

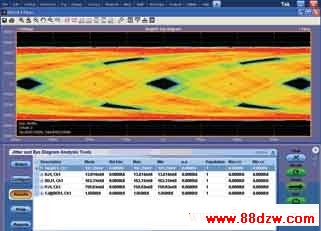

图2 2MHz抖动曲线校准的抖动码型实例

其他高性能显示标准一般会像DisplayPort一样，使用有抖动的码型执行接收器测试，但要求用户目视检查是否显示像素错误。而DisplayPort则使用内置误码检测器，便于实现更为自动化的测试过程。
众所周知，DisplayPort测试本身并不困难复杂。但由于耗时长，从而成本很高。在多条数据通路中手动测试多种测试状态非常烦琐。这样导致了测试的不可重复，经常发生人为错误，开发成本会迅速上升。

通过与部分测试测量厂商合作，开发人员可以明显提高工作效率，缩短和降低DisplayPort 一致性测试的时间和成本。这些厂商可以提供详细的分步MOI和DisplayPort特定测试软件，消除手动测量，自动分析DisplayPort测试数据。一旦DUT设置完毕，这些软件工具可以自动执行所有DisplayPort测试程序，包括数据处理、测量和分析。

此外，在使用这些软件工具时，将自动保存和存档所有测试数据。这意味着即使没有DUT，仍可以简便地重新运行测试，从而改善调试、故障排查和一致性测试程序的可重复能力。常用的详细测试报告包括图形、屏幕图和测试通过/失败结果，改善报告编制功能。
