图8. 扩谱调制模式下，MAX9705连接24in非屏蔽双绞线时的辐射数据

　　除了EMI之外，音频性能同样非常出色，THD+D在1W时为0.02%，在2.3W时增至1%，SNR为90dB。输入可以是差分输入，也可以是单端输入，提供+6dB、+12dB、+15.6dB或+20dB固定增益，可满足任何应用(图7)。关断模式下功耗降至最低。此外，同步输入允许MAX9705提供单声道、立体声或者多声道高性能音频，在连接外部扬声器而无滤波器的情况下仍能满足EMI辐射要求。

结语

　　MAX9511和MAX9705代表了EMI/EMC控制的先进技术。将这些器件应用于产品当中可以有效降低EMI。不必像以前那样依靠大尺寸外部滤波器和屏蔽等会增加成本和尺寸的方法，这些器件采用了当今最先进的技术，有效保证了电磁兼容性和性能。

www.88dzw.com完备的EMI解决方案(MAX9511)

　　图3所示的MAX9511图形视频接口为RGB视频提供了一个匹配的、三通道可调EMI滤波器，分辨率范围涵盖VGA至UXGA，通道间偏斜误差小于0.5ns。通过改变单个电阻(R_x)的阻值来实现摆率调整功能。对应不同的VESA分辨率及其采样时钟范围，表1列出了阻值与摆率之间的关系。在图4的电路中，通过I²C控制的电位器MAX54329可提供32级滤波器控制。然而，从表1可以看出，在大多数应用中仅需要3级或4级控制。在最终的EMI/EMC测试中，无需任何机械或电气更改，就可以改善一个产品的EMI性能。

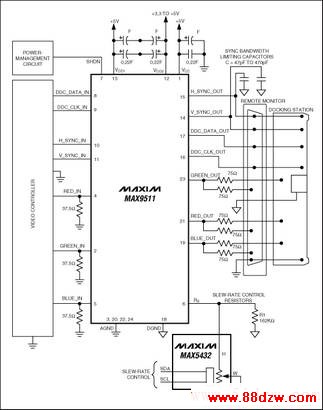

图3. 具有EMI抑制功能的MAX9511 VGA接口

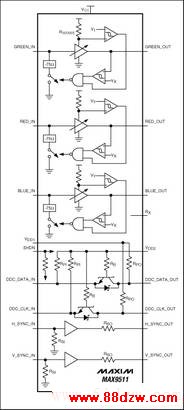

图4. MAX9511驱动多路输出。通过MAX5432 I²C数字电位器控制可调滤波。

表1. MAX9511的摆率、带宽以及Rx电阻值 R_x (k)

MAX9511 Slew Rate vs. R_xSlew Rate (V/ms)Pixel Clock Frequency (MHz)VESA Resolution71408160 to 230UXGA (1600 x 1200)101255160 to 230UXGA (1600 x 1200)121050100 to 150SXGA (1280 x 1024)15810100 to 150SXGA (1280 x 1024)2061345 to 95XGA (1024 x 768)2547045 to 95XGA (1024 x 768)3036845 to 95XGA (1024 x 768)3529835 to 50XGA (1024 x 768)4025535 to 50SVGA (800 x 600)4520335 to 50SVGA (800 x 600)5015825 to 30VGA (640 x 480)> 50< 150< 25QCIF
　　RGB视频输出为低阻抗(Z_OUT < 1)，加上75的反向端接电阻后，可在远程监视器和坞站之间提供45dB至50dB的隔离。以前，采用这种方法驱动两路不同的输出时，需要一个开关，以避免L-C滤波器输出连接较长的未端接分支。如图4所示，可以看出MAX9511是如何检测输出负载的，输出负载连接与否会使输入端的DAC端接阻抗产生的明显变化。驱动RGB输入的视频控制器能检测到这种阻抗变化，如果未接负载，则通过关断引脚来关闭视频输出和同步输出。DDC一直处于常开状态，以支持即插即用，驱动器还具有电平转换功能，可将低压控制器电平转换为标准的5V接口电平。同步驱动器具有50
