此外，针对北美、中国及欧盟等不同区域市场电源的不同要求，安森美半导体针还可以提供符合相应规范的电源方案，以优化设计、缩小系统尺寸并降低成本。

超薄全高清电视设计的先进PFC架构
如今，液晶电视的厚度已经越来越薄，最新的趋势是电子模块部分的厚度接近10 mm以下。如此纤薄的厚度，给电源设计带来了更严峻的挑战，通常需要使用低高度的变压器(这对要考虑隔离和漏电的高压LIPS特别关键)或将多个部件(PFC线圈)串联起来，并采用低高度的散热片，对部件进行水平安装，还要将垂直插入的所有电容的高度限制在10 mm以下。

而在PFC方面，采用安森美半导体的NCP1606和NCP1654等PFC控制器，已经可以将液晶电视厚度降到较低；为了支持低至10 mm的极纤薄设计，可以采用两颗相对较小的NCP1601芯片，用交错式架构来来实现，如图3所示。交错式PFC是在原来放置单个较大PFC的地方并行放置两个功率为一半的较小PFC。这两个较小PFC以180°的相移交替工作，在输入端或输出端累加时，它们可以抵消每相电流纹波的主要部分。

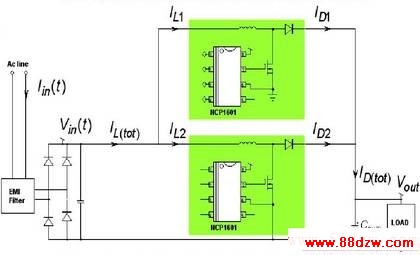

图3：用两颗NCP1601 PFC控制器实现交错式PFC架构的功能框图。

安森美半导体还计划于2009年推出新的交错式PFC控制器NCP1631，为客户提供更多可行的选择。这种单芯片方案，可以替代2颗NCP1601，以同样极低的设计高度适合10 mm厚度的极纤薄液晶电视设计。该方案还扩展了功率范围，以有效减少电流纹波。

待机输入能耗低于100 mW是下一波驱势？
另一个焦点是液晶电视的待机能耗。2008年11月开始生效的“能源之星”3.0版电视规范规定的待机能耗的标准是低于1 W。尽管不是强制要求，这个标准还是具有很高的市场指导意义。

未来，液晶电视的待机能耗将会进一步下降。例如，在增加小型专用微处理器的条件下，输出功率为50 W时能耗低于600 mW；而在采用专用待机开关电源条件下代机能耗将低于400 mW；如果采用专用待机开关电源并增加继电器(从而在待机时断开所有PFC和开关电源)，能耗可低于200 mW。如制造商想使用更加“绿色”的技术来使产品差异化，就需要进一步改进设计，使待机能耗低于100 mW可能成为下一波的趋势。

总结
利用液晶显示集成电源(LIPS)替代传统的24 V逆变器电源，以及采用新颖的交错式架构减小PFC模块厚度，就可以实现非常薄的全高清电视设计。这类方案可满足今天消费者对1,080线逐行扫描(1,080p)垂直分辨率的全高清电视越来越青睐的需求。为了符合世界不同应用市场的要求，全球领先的高能效电源管理方案供应商安森美半导体提供高性能电源方案及参考设计，帮助电子产品制造商缩短全高清电视产品的开发周期，将新产品更快推向市场。
