（4）．在ST端给出一个至少有100ns宽的正脉冲信号。

（5）．是否转换完毕，我们根据EOC信号来判断。

（6）．当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机了。

3．实验任务

如下图所示，从ADC0809的通道IN3输入0－5V之间的模拟量，通过ADC0809转换成数字量在数码管上以十进制形成显示出来。ADC0809的VREF接＋5V电压。

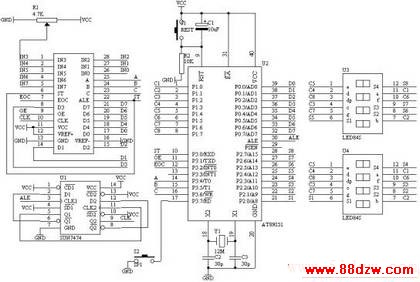

4．电路原理图

图1.27.1

5．系统板上硬件连线

（1）．把“单片机系统板”区域中的P1端口的P1.0－P1.7用8芯排线连接到“动态数码显示”区域中的A B C D E F G H端口上，作为数码管的笔段驱动。

（2）．把“单片机系统板”区域中的P2端口的P2.0－P2.7用8芯排线连接到“动态数码显示”区域中的S1 S2 S3 S4 S5 S6 S7 S8端口上，作为数码管的位段选择。

（3）．把“单片机系统板”区域中的P0端口的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端口上，A/D转换完毕的数据输入到单片机的P0端口

（4）．把“模数转换模块”区域中的VREF端子用导线连接到“电源模块”区域中的VCC端子上；

（5）．把“模数转换模块”区域中的A2A1A0端子用导线连接到“单片机系统”区域中的P3.4　P3.5　P3.6端子上；

（6）．把“模数转换模块”区域中的ST端子用导线连接到“单片机系统”区域中的P3.0端子上；

（7）．把“模数转换模块”区域中的OE端子用导线连接到“单片机系统”区域中的P3.1端子上；

（8）．把“模数转换模块”区域中的EOC端子用导线连接到“单片机系统”区域中的P3.2端子上；

（9）．把“模数转换模块”区域中的CLK端子用导线连接到“分频模块”区域中的　/4　端子上；

（10）．把“分频模块”区域中的CK IN端子用导线连接到“单片机系统”区域中的　ALE　端子上；

（11）．把“模数转换模块”区域中的IN3端子用导线连接到“三路可调压模块”区域中的　VR1　端子上；
