Z的超声波。发射电路的工作原理如下。
VT₂和VT₃构成直接耦合正反馈振荡电路，B为40KHz超声发射器件，并兼振荡电路反馈先频元件。因此，此电路可准确地振荡于超声发射器件的中心频率40KH_Z。VT₁和R₂、C₁组成500ms延时电路。R₁、VD₁是C₁的放电通路，当按下发射键S时，VT₂构成的振荡电路工作，发出超声波，同时，电源通过R₂向C₁充电，当C₁上的电位充到1.4V时(约经过500ms),VT₁导通,VT₂基极以及VT₃集电极电位下降为0.3V左右,振荡器停止工作,当松开发射键S时,C₁通过VD₁和R₁迅速放电,为下一次发射作好准备.VD₃和R₄构成发射指示电路,当按发射键时,VD₃发光。

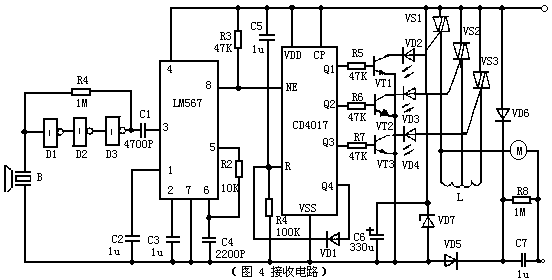

    (图4)为接收电路。CMOS非门D₁~ D₃由R1偏置为线性放大器，总增益可达60bB以上，由于CMOS电路的输入阻抗较高，故能够很好与超声接收器件匹配。放大后的信号由C₁耦合给锁相环译码器LM567的输入端3脚。当输入信号的频率落在其中心频率上时，LM567的逻辑输出端8脚由高电平变为低电平。
