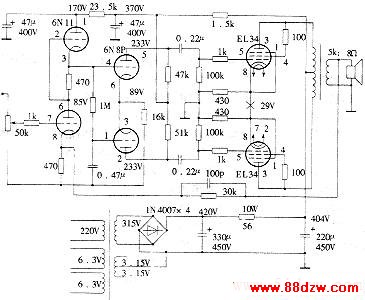

　　M100及其套件功放级采用的是独立栅偏压电路，由专门的负压整流、滤波电路分别为四只功放管提供独立可调的栅负压，每只功放管只用一只10Ω电阻作电流取样，供调试用。这种电路方式的优点是在电源电压相同的条件下，可以获得较大的输出功率。将它改为三极管甲类推挽放大的方法很简单，电路见图1，具体步骤如下： ①

　　1.将EL34的帘栅极电阻改接至屏极，阻值为100～220Ω，目的是防止自激。
　　2.将两只功放管（EL34）的阴极电阻由原来的10Ω改为430Ω（5W以上），两管的阴极（图1中画×的地方）暂不要相连。
　　3.将两只100kΩ的栅漏电阻原来接负电压的端子相连，并且与两只430Ω电阻的地端接在一起。
　　4.电源部分除将滤波电容器改为330μF/450V外，再加一只220μF/450V的电解电容器和一只56Ω10W的电阻，构成RCπ型滤波电路。这样做的目的一是可以使电源电压降到400V，更主要的是可以大大减小电源的纹波电压。经示波器观测，420V处的纹波电压为锯齿形，幅度的峰－峰值为6.4V。经π型滤波后404V处的纹波电压近似为正弦形，幅度的峰－峰值仅为0.5V。原机的印刷电路板的铜箔面朝向面板，可将它反过来安装，使此面朝向主印板。这样一来焊接方便，二来接线也短。要考虑56Ω10W的电阻的散热问题，且不要离电解电容器太近。
　　改动后的电路原则上不用调试也可以工作，但为了减小失真和交流声，输出管要进行配对。方法是先插上四只输出管，但不加输入信号，然后分别测量它们的阴极对地直流电压，应为28.6V左右。可挑选阴极电压相等或相近的一对管子作为一个声道的输出管，当然四只管子都配对更好。配对完毕后，再分别将两个声道的一对输出管的阴极相连。千万可别忘了这一步，否则会由于阴极电阻产生交流电流负反馈而使输出功率大大下降。
　　本机在有正弦信号输入的情况下，曾用示波器观察过功放管阴极电阻上的波形。当输入信号的幅度未达到使输出信号产生削峰失真以前，“×”处的波形为一水平直线，说明工作于纯甲类状态，而且没有失真。当接近最大输出功率时，在此处可以看到幅度较小近似正弦的波形。
　　在一些经典的自给偏压式功放电路中，两管公用的阴极电阻两端是并有电解电容器的。但在实验中发现，有无旁路电容器在过载时的失真情况是不一样的：有电容器时为硬失真，无电容器时为软失真。故本电路中未加旁路电容器。
　　M100KIT套件的前级采用的是SRPP加长尾式倒相电路，由于6N8P的阴极电阻为16kΩ，不算太大，故倒相级输出信号的对称性不太理想，因此应该仔细调整6N8P的47kΩ屏极电阻。
　　有兴趣的发烧友可按图2电路改为差分式倒相电路（实质上也是长尾式），为了提高倒相输出信号的对称性，最好将公用的阴极电阻改为恒流源电路（可用结型场效应管、晶体管或电子管构成），比较简单的方法是将阴极电阻接到一个负电源上。可利用原套件的电源印刷电路板的负压整流电路，大约－70V，这样就可以将阴极电阻增大到30kΩ左右。因为前两级电路是直接耦合，所以应调整此电阻使6N8P的阴极电压为76V左右，此时输出信号的幅度较大，失真也较小。

②

　　本机安装完毕后进行了简单测试，主要技术指标如下：
　　闭环电压增益：29.8dB；负反馈量：5.5dB；开环频响：28Hz～33kHz(－1dB,1W时)；闭环频响：20Hz～40kHz(－1dB,1W时)；残留噪声：左声道0.35mV，右声道0.4mV；最大输出功率：15W(RMS)。
　　试听时采用魔雷MW166＋MDT32自制音箱，灵敏度约86dB。与超线性接法相比较，主要感觉是中高频音色非常细腻柔和，高频延伸较好。低频力度稍差，但低频清晰度要好得多，特别是象大提琴等一类的乐器的重放效果很好，十分耐听。
　　为适应每个人的听音爱好以及不同软件对声音重放的要求，可以加装两个钮子开关进行三极和超线性接法的转换。这两个开关可装在原来栅负压调整电位器的位置上。当听一些动态较大的节目时采用超线性接法，当听一些轻音乐时改用三极接法，各得其所。
