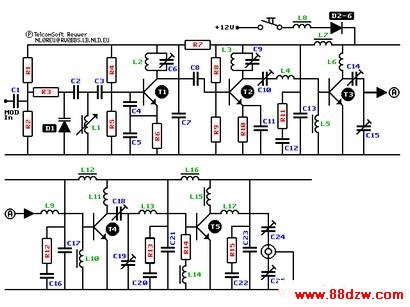

100-108Mhz/10-15W 发射电路

文章摘要：R15 = 10? (1/4W) T5 = BLY87 (of BLY88) C25 = 0-60pF (Folietrimmer)L1...............: Spoelenkern met een doorsnede van 6mm 6 Windingen emailLEDraad van ?.8mm om spoelenkern wikkelenL2,L3............: 3 Windingen emailledraad van ?.8mm rondom 6mm as wikkelenL4,L9,L13.......

100-108Mhz/10-15W 发射电路,标签：电子小制作,http://www.88dzw.com

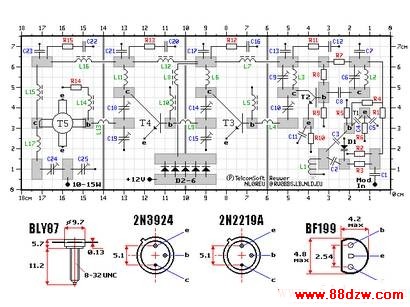

R15 = 10? (1/4W)      T5 =  BLY87 (of BLY88)    C25 = 0-60pF (Folietrimmer)

L1...............: Spoelenkern met een doorsnede van 6mm
                   6 Windingen emailLEDraad van ?.8mm om spoelenkern wikkelen
L2,L3............: 3 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L4,L9,L13........: 2 Windingen emailledraag van ?.8mm rondom 6mm as wikkelen
L5,L7,L10,L12,L16: 1 Gats ferrietkraal, 5mm lang en een doorsnee van 4mm
                   2 Windingen emailledraad van ?.4mm in kraal doorhalen
L6...............: 6 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L8,L14,L15.......: 2 Gats Ferrietkraal, 12mm lang en een doorsnee van 5mm
                   1 Winding emailledraad van ?.8mm in ferrietkraal doorhalen
L11..............: 4 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L17..............: 4 Windingen verzilverdraad van ?mm rondom 8mm as wikkelen
