微型高灵敏度咪的制作,标签：电子小制作,http://www.88dzw.com
　　利用一部具有调节指示表的FM接收机可以决定本机的输出功率有多少，其正需要是作出比较，指示表上指示四个单位度数，表示十分良好的输出，在测试本机时用10cm长的天线作水平式摆放，离调谐器度到10米。以四个单位度数为准，即知道用一条半波天线。（170cm长），本机能发射远至约300米。
在FM接收机上不能接收到窃听器发出来之载波，首先应假定频率低于正常88－108MHzFM波段，这是最有可能的原因。

若不工作怎么办？

　　测量电路之电流，若有2.5-3.5mA，表示电路是正在工作，稍为将线圈拉长，并扫描整个波段，当接触底板上任何元件时，只能用一支非金属的螺丝起子，并且离开电池，因为您手上皮肤引起的电容效应会导致电路明显地失调，并且可能完全停止输出。还有，维持3V电源也很重要，并要将电池贴近底板。
　　

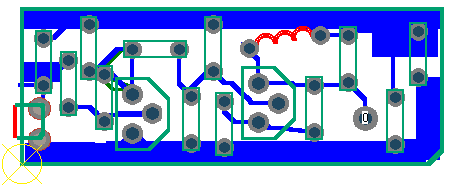

整个布线必须如图（2）那样，维持同样的电路分布电容，电路一旦工作，才可改变其排列，但在起初测试步骤中，每个元件均必须照图中那样安放。

振荡器工作于约88MHz，除非您拥有一部100MHz示波器，否则难以看到其波形，或者天线直接接在频率计的75Ω输入。
　　若然没有上述的测试仪器，需用万用表作直流电压测量，看振荡管Q2是否有正确的值压。
测量基极电压和射极电压，一部普通的万用表由于其对电路作用，会指示此两点都是2V左右，只有高阻抗的电表，如FET电压表，才指示射极有2V及基极有2.5V。（推荐使用数字表）
　　若此两测试点均有电压存在，对假定晶体管正常工作，但有可能发射错误频率。
　　18pF回输电容在与BC547晶体管配合，如打算用另一编号，可将电容值减至10pF或5.6pF。先改换此电容器，然后是晶体管。
　　其他简单的事情如底板上铜箔短路断裂、焊接点差劣，又或者采用没有编号之零件等等，这都常常成为一个可能性，特别是那些零件上所印的编号或数值模糊不清，若对之有怀疑，应立该更换。
　　若只收到载波但没有纯音汛号，则故障在音频级或者话筒上。所谓有载波没有纯音是在调谐收音机至一处，收到的是寂静一片，没有沙沙声，但也听不到发射机发出的纯音讯号。
　　这两部份可用示波器检查，测试是否有音膝讯号送往振荡级。
　　没有示波器，在测试方面就受到一定困难，即使话筒上有0.7V与1.5V之间的电压，这也不表示话筒的灵敏度或者完全工作。
　　音频放大管集极上有1.4V电压，表示晶体管导通，如低于0.8V，晶体管饱和，或者在某方面可能损坏，也可能表示晶体管有十分高之增益，并不适合。
　　如电压超过2.5V，该级不足以导电检查晶体管和偏压电阻，需要时将之更换。示波器也显示话筒的灵敏度，加大或者减少负荷电阻，即可改变FET的增益，灵敏度极高之零件，负荷电阻不宜低于10K，有时可能需要高至47K或以上。
　　任何类别的话筒，如想提升其灵敏度，可加大负荷电阻之阻值，至于决定最终之数值就要看话筒的品质而定。
以上都是用简单测试仪器所能做到的检查，如仍未能找出故障所在，就需要重新再来过。

放入伪装盒
底板与电池同安放入火柴盒内，若底板可打侧放在一边，所占的空间最小。用一排火柴遮盖电路，可以将火柴粘在一块薄卡纸上，天线从火柴盒的一端引出来。
　　在另一端开一个小孔，让声音进到话筒，但并非一定要这样做，因为就算合上盒子，声音好像也能穿透似的。只要一条短短的天线，大约10cm左右，就可以有30公尺的发射范围，足够房间的通讯，甚至更大的房屋也能应付。无限电子网站长已做样品，频率很稳定，这与振荡发射管的截止频率有关，fT愈高愈好，最好能用SC3356这类的管子，但做窃听器也有另一个问题，要想有较长的发射时间，就必须要有足够能量的电池，电池体积一大，窃听器也就小不了。这款窃听器是在调频范围内的，天线的长度影响着发射距离。最后祝大家成功！
